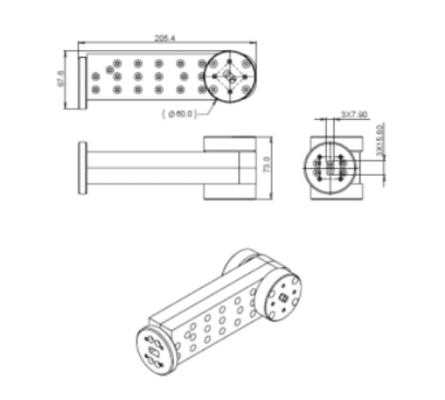

14.4-15.35ГГц ВОЛНОВОДНЫЙ КОЛЬЦЕВОЙ СОЕДИНИТЕЛЬ WR-140

14.4-15.35 ГГц WR-140 ВАВЕГУИДНЫЙ КОПЛЕР

• Низкая потеря вставки в основной путь передачи
• Высокая способность обработки мощности (как средняя, так и пиковая)
• Широкополосная связь (необходима многооктавная)

Принцип работыСВЯТНИК НА ВОЛНОГОДУ

А.СВЯТНИК НА ВОЛНОГОДУявляется пассивным четырехпортовым направленным устройством, которое отбирает пробы от части микроволновой мощности, проходящей в основном волноводе.
А.СВЯТНИК НА ВОЛНОГОДУсостоит из основного волновода (первичная линия) и вторичного волновода (связанная линия), с сцепными отверстиями или отверстиями вдоль их общей стены.
А.СВЯТНИК НА ВОЛНОГОДУпереводит заранее определенную часть падающей мощности с магистральной линии на сцепленную линию, в то время как оставшаяся мощность продолжает проходить через магистральную линию.
А.СВЯТНИК НА ВОЛНОГОДУработает по принципу волнного интерференции и суперпозиции через сцепные отверстия.
А.СВЯТНИК НА ВОЛНОГОДУявляется по своей сути направленной, она соединяет только движущуюся вперед волну (в основной линии) с связанным портом, в то время как движущаяся обратно волна соединяется с изолированным портом.
А.СВЯТНИК НА ВОЛНОГОДУимеет четыре порта: входный порт, выходный (через) порт, связанный порт и изолированный порт.
А.СВЯТНИК НА ВОЛНОГОДУдостигает уровня сцепления (например, 10 dB, 20 dB, 30 dB или 40 dB) путем контроля размера, количества и расстояния между отверстиями сцепления.
А.СВЯТНИК НА ВОЛНОГОДУобеспечивает высокую направляемость, что означает, что мощность, присоединенная от направления вперед, намного больше, чем от обратного.
Изолированный портСВЯТНИК НА ВОЛНОГОДУдолжны быть прекращены сНАВОДНАЯ НАВОДНОСТЬчтобы поглотить любую нежелательную энергию обратной связи.
