550-6000 МГц 4,3-10 женская направленная сцепка

Name: 550-6000 МГц 4,3-10 женская направленная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0560-OPx-XXX
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: китайский

Фирменное наименование: Vinncom

Сертификация: RoHS/ISO9000

Номер модели: VN-DC-0560-OPx-XXX

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                  DAS RF направленная сцепка, 3dB RF направленный соединитель, ДАС 3db направленная сцепка


Равочая частота (MHz):	550-6000	Импеданс (Омм):	50
Взрыв:	≤1,35	IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Степень защиты:	IP65

Равочая частота (MHz):	550-6000
Импеданс (Омм):	50
Взрыв:	≤1,35
IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Степень защиты:	IP65

Описание

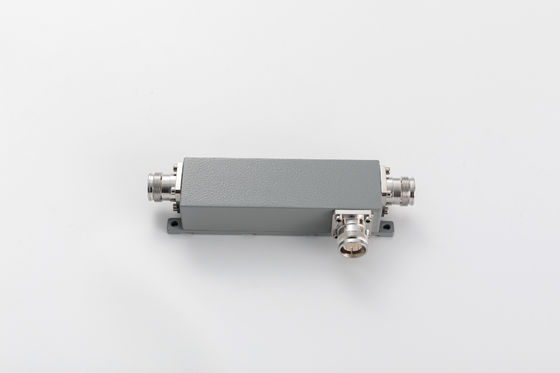

550-6000 МГц 4,3-10 женская направленная сцепка

550-6000 МГц 4,3-10 женская направленная сцепка

Высокая изоляция
Широкая полоса
Хорошая плоскость

VN-DC-05560-OPx-xxx.pdf

Номер части	VN-DC-05560-OPx
Операционная частота (MHz)	550-6000
Импеданс (Омм)	50
VSWR	≤ 1.35
Сцепление (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Потеря вставки (dB)	≤ 2.5	≤ 1.8	≤ 1.5	≤ 1.2	≤ 1.1	≤ 0.4	≤ 0.22
Изоляция (dB)	≥ 21	≥ 22	≥ 23	≥ 24	≥ 26	≥ 31	≥ 35
IM3 (dBc @ 2×43dBm)	-150/-155/-161/-165
Применение	Внутри/на улице
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	4.3-10 Женщина
Мощность обработки (Ватт, максимум)	500
Пиковая мощность (Ватт, максимум)	1500
Размер (мм) ((L×W×H, исключая разъединитель)	127X40X31
Чистая масса(g)	550± 5%
Размеры упаковки (мм,L×W×H)	190 × 80 × 45
Упаковка Картон Размер (мм,L×W×H)	430 × 400 × 105

Направленные соединители - это пассивное устройство, используемое в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называется гибридным соединителем, например, гибридный соединитель 3 дБ.

Направленные соединители Vinncom основаны на разных конструкциях, таких как микрополосы.,воздушно-диэлектрический,тонкая пленка,волновод и т.д.

Направленные соединители имеют множество применений, среди которых предоставление образца сигнала для измерения или мониторинга, обратная связь, сочетание питания к антеннам и от них,предоставление сигналов для кабельных и/или распределенных антенных систем, таких как кабельное телевидение,покрытие мобильного сигнала и разделение передаваемых и принимаемых сигналов в телекоммуникационных системах.
