550-6000 МГц 4,3-10 женская направленная сцепка

Name: 550-6000 МГц 4,3-10 женская направленная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05560-OPx
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: китайский

Фирменное наименование: Vinncom

Сертификация: RoHS/ISO9000

Номер модели: VN-DC-05560-OPx

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: T/T, L/C, D/A, D/P

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                      3dB RF направленный соединитель, Гибридный РЧ направленный соединитель, Настройка широкополосного направленного соединителя


Равочая частота (MHz):	550-6000	Коннектор:	4.3-10 женский
Взрыв:	≤1,35	PIM:	-150/-155/-161/-165
Мощность обработки (Ватт, максимум):	500	Степень защиты:	IP65

Равочая частота (MHz):	550-6000
Коннектор:	4.3-10 женский
Взрыв:	≤1,35
PIM:	-150/-155/-161/-165
Мощность обработки (Ватт, максимум):	500
Степень защиты:	IP65

Описание

550-6000 МГц 4,3-10 женская направленная сцепка

550-6000 МГц 4,3-10 женская направленная сцепка

Высокая направленность
Хорошая PIM до -165@43dBm*2
Хорошие потери при возврате

VN-DC-05560-OPx-xxx.pdf

Номер части

VN-DC-05560-OPx

Операционная частота (MHz)

550-6000

Импеданс (Омм)

VSWR

≤ 1.35

Сцепление (dB)

5 ± 1.4

6 ± 1.4

7 ± 1.4

8 ± 1.4

10 ± 1.6

15±1.6

20 ± 1.8

Потеря вставки (dB)

≤ 2.5

≤ 1.8

≤ 1.5

≤ 1.2

≤ 1.1

≤ 0.4

≤ 2.2

Изоляция (dB)

≥ 21

≥ 22

≥ 23

≥ 24

≥ 26

≥ 31

≥ 35

IM3 (dBc @ 2×43dBm)

-150/-155/-161/-165

Применение

Внутри/на улице

Степень защиты

IP65

Рабочая температура (°C)

-40 ~ + 80

Интерфейс

4.3-10 Женщина

Мощность обработки (Ватт, максимум)

500

Пиковая мощность (Ватт, максимум)

1500

Размер (мм) ((L×W×H, исключая разъединитель)

127X40X31

Чистая масса(g)

550± 5%

Размеры упаковки (мм,L×W×H)

190 × 80 × 45

Упаковка Картон Размер (мм,L×W×H)

430 × 400 × 105

Соответствие требованиям ROHS

Да, да.

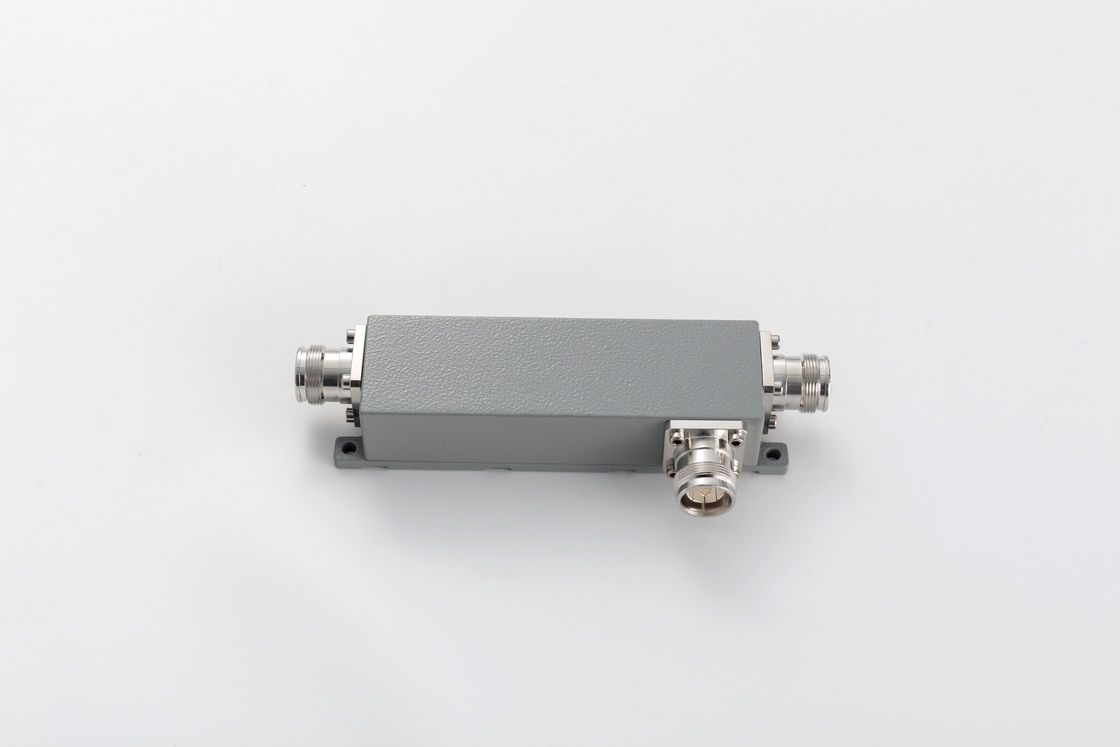

550-6000 МГц 4,3-10 женская направленная сцепка 0

Направленные соединители - это пассивное устройство, используемое в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называется гибридным соединителем, например, гибридный соединитель 3 дБ.

Направленные соединители Vinncom основаны на разных конструкциях, таких как микрополоса, воздуходиэлектрический, тонкая пленка, волновод и т.д.

Направленные соединители имеют множество применений, среди которых предоставление образца сигнала для измерения или мониторинга, обратная связь, сочетание питания к антеннам и от них,предоставление сигналов для кабельных и/или распределенных антенных систем, таких как кабельное телевидениеПокрытие мобильного сигнала и разделение передаваемых и принимаемых сигналов на телекоммуникационных системах.
