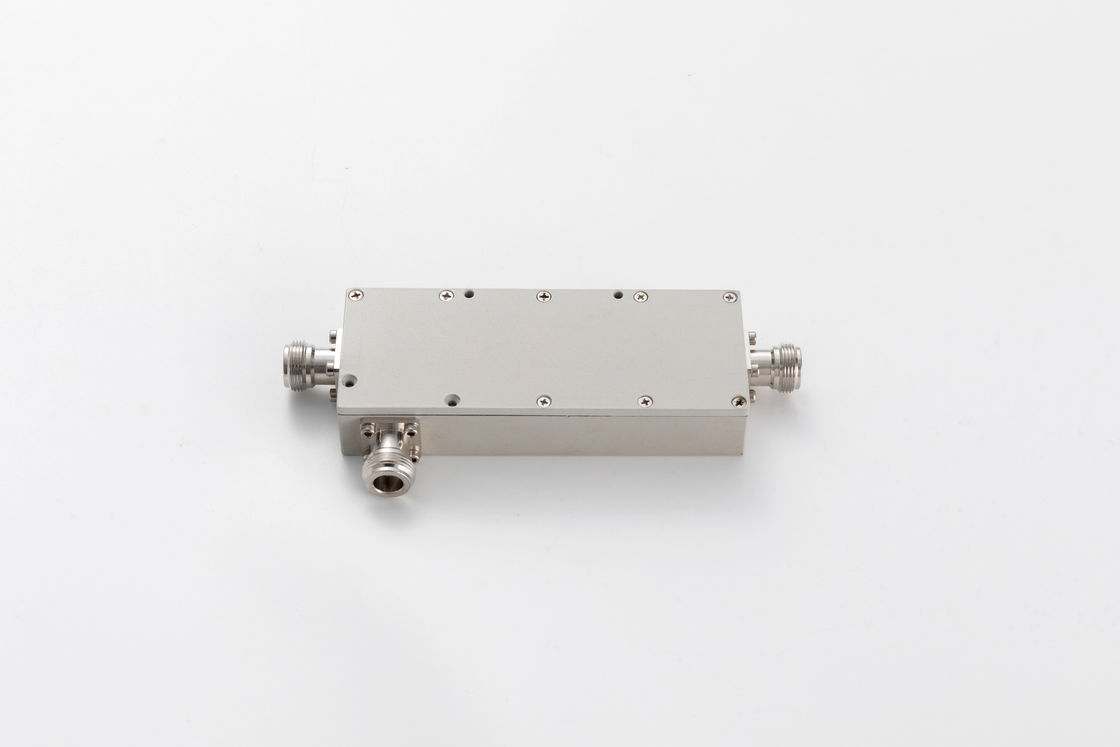

698-2700 МГц N Женская направленная сцепка

Name: 698-2700 МГц N Женская направленная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0727-ON
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Vinncom

Сертификация: RoHS/ISO9000

Номер модели: VN-DC-0727-ON

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                      IP65 RF направленный соединитель, VSWR RF направленный соединитель, ВСВР RF-сцепление


Равочая частота (MHz):	698-2700	Импеданс (Омм):	50
Взрыв:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Применение:	Внутри и снаружи	Степень защиты:	IP65

Равочая частота (MHz):	698-2700
Импеданс (Омм):	50
Взрыв:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Применение:	Внутри и снаружи
Степень защиты:	IP65

Описание

698-2700 МГц N Женская направленная сцепка

698-2700 МГц N Женская направленная сцепка

Высокая направленность
Хорошая PIM до -165@43dBm*2
Хорошие потери при возврате

VN-DC-0727-ON-xxx.pdf

Номер части	ВН-DC-0727-ON
Операционная частота (MHz)	698-2700
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	± 0.8	± 0.8	± 0.8	± 0.8	± 1.0	± 1.0	± 1.2	± 1.5
Потеря вставки (dB)	≤ 2.05	≤ 1.6	≤ 1.4	≤ 0.8	≤ 0.7	≤ 0.3	≤ 0.3	≤ 0.2
Изоляция (dB)	≥ 25	≥ 26	≥27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность (Ватт, максимум)	1200
Размер (мм) ((L×W×H, исключая разъединитель)	122 × 48 × 22
Чистая масса(g)	330 ± 20
Размеры упаковки (мм,L×W×H)	180 × 75 × 30
Упаковка Картон Размер (мм,L×W×H)	400 × 380 × 170
Соответствие требованиям ROHS	Да, да.

Направленные соединители - это пассивное устройство, используемое в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называется гибридным соединителем, например, гибридный соединитель 3 дБ.

Направленные соединители Vinncom основаны на разных конструкциях, таких как микрополоса, воздуходиэлектрический, тонкая пленка, волновод и т.д.

Направленные соединители имеют множество применений, среди которых предоставление образца сигнала для измерения или мониторинга, обратная связь, сочетание питания к антеннам и от них,предоставление сигналов для кабельных и/или распределенных антенных систем, таких как кабельное телевидениеПокрытие мобильного сигнала и разделение передаваемых и принимаемых сигналов на телекоммуникационных системах.
