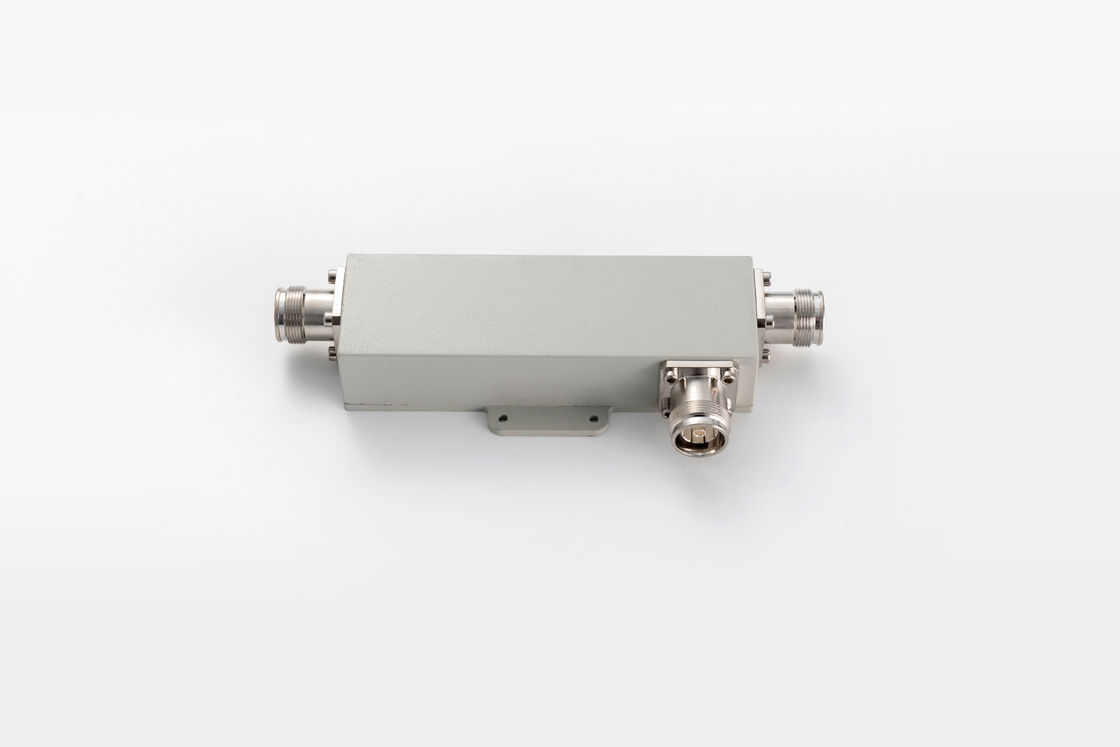

698-3800 МГц 4,3-10 Женская направленная сцепка

Name: 698-3800 МГц 4,3-10 Женская направленная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-OP
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: китайский

Фирменное наименование: Vinncom

Сертификация: RoHS/ISO9000

Номер модели: VN-DC-0738-OP

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                      4000 МГц высокомощный направленный соединитель, РЧ высокомощный направленный соединитель, Женская гибридная сцепка rf


Равочая частота (MHz):	698-3800	Взрыв:	≤1.25
Импеданс (Омм):	50	IM3 (dBc @ 2×43dBm):	-150 / -155/-160/-165
Интерфейс:	4.3-10 женский	Мощность обработки (Ватт, максимум):	500

Равочая частота (MHz):	698-3800
Взрыв:	≤1.25
Импеданс (Омм):	50
IM3 (dBc @ 2×43dBm):	-150 / -155/-160/-165
Интерфейс:	4.3-10 женский
Мощность обработки (Ватт, максимум):	500

Описание

698-3800 МГц 4,3-10 Женская направленная сцепка

698-3800 МГц 4,3-10 Женская направленная сцепка

Хорошая PIM до -165@43dBm*2
Хорошие потери при возврате
Переносные для установки

VN-DC-0738-OPx-xxx.pdf

Номер части	VN-DC-0738-OP
Операционная частота (MHz)	698-3800
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	± 0.8	± 0.8	± 0.9	± 1.0	± 1.0	± 1.2	± 1.5
Потеря вставки (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Изоляция (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-150 / -155 / -160/-165
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	4.3-10 Женщина
Мощность обработки (Ватт, максимум)	500
Пиковая мощность (Ватт, максимум)	1500
Размер (мм) ((L×W×H, исключая разъединитель)	136 × 44 × 30
Чистая масса(g)	535 ± 20
Размеры упаковки (мм,L×W×H)	190 × 80 × 45
Упаковка Картон Размер (мм,L×W×H)	430 × 400 × 105
Соответствие требованиям ROHS	Да, да.

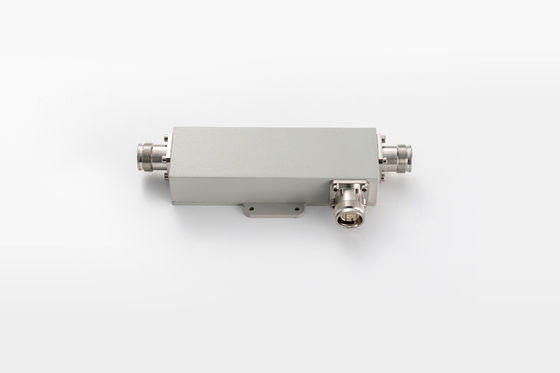

698-3800 МГц 4,3-10 Женская направленная сцепка 0

Направленные соединители - это пассивное устройство, используемое в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называется гибридным соединителем, например, гибридный соединитель 3 дБ.

Направленные соединители Vinncom основаны на разных конструкциях, таких как микрополоса, воздуходиэлектрический, тонкая пленка, волновод и т.д.

Направленные соединители имеют множество применений, среди которых предоставление образца сигнала для измерения или мониторинга, обратная связь, сочетание питания к антеннам и от них,предоставление сигналов для кабельных и/или распределенных антенных систем, таких как кабельное телевидениеПокрытие мобильного сигнала и разделение передаваемых и принимаемых сигналов на телекоммуникационных системах.
