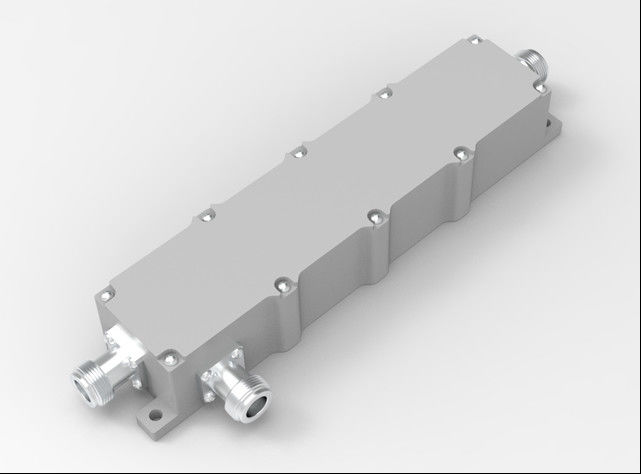

340/380-2700 МГц N Женская направленная сцепка

Name: 340/380-2700 МГц N Женская направленная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: ВН-DC-03427-ONx-xxx
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Vinncom

Сертификация: ISO 9000 ROHS

Номер модели: ВН-DC-03427-ONx-xxx

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: 340/380-2700MHz N Female Directional Coupler

Условия оплаты: L/C, D/A, D/P, T/T

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                          Внешний направленный соединитель, 2700 МГц N Женская направленная сцепка, Внутренний RF направленный соединитель


Тип соединителя:	N Женский	Соединение:	5,6,7,8,10, 15,20, 30 дБ
Диапазон частот:	340-2700 МГц	Импеданс:	50 Омм
Тип установки:	Поверхностный монтаж	Операционная температура:	-40 до +85°C
Тип упаковки:	Соединенные	Соответствует требованиям Rohs:	Да, да.
Размер:	178.5 × 46 × 33	Температура хранения:	-40 до +85°C
Взрыв:	1.25:1

Тип соединителя:	N Женский
Соединение:	5,6,7,8,10, 15,20, 30 дБ
Диапазон частот:	340-2700 МГц
Импеданс:	50 Омм
Тип установки:	Поверхностный монтаж
Операционная температура:	-40 до +85°C
Тип упаковки:	Соединенные
Соответствует требованиям Rohs:	Да, да.
Размер:	178.5 × 46 × 33
Температура хранения:	-40 до +85°C
Взрыв:	1.25:1

Описание

340/380-2700 МГц N Женская направленная сцепка

340-2700 МГц N Женская направленная сцепка

Хорошая PIM до -161@43dBm*2
Хорошие потери при возврате
Высокая изоляция

VN-DC-03427-ONx-xxx.pdf

Номер части	ВН-DC-03427-ONx-xxx
Операционная частота (MHz)	340-2700 МГц
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)@x	5 ± 1.3	6 ± 1.3	7 ± 1.3	8±1.5	10±1.5	13 ± 1.5	15 ± 1.5	20 ± 1.7
Потеря вставки (dB)	≤ 2.4	≤ 1.9	≤ 1.6	≤ 1.2	≤.0.8	≤ 0.5	≤ 0.4	≤ 0.3
Изоляция (dB)	≥ 25	≥ 26	≥27	≥ 28	≥ 30	≥33	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)@xxx	-161
Применение	Внутри/на улице
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность	1200 (Ватт, максимум)
Размер (мм)	178.5 × 46 × 33
Чистая масса(g)	700± 5%
Размеры упаковки (мм)	240 × 80 × 35
Упаковочная коробка Размер (мм)	500 × 420 × 160
Соответствие требованиям ROHS	Да, да.
