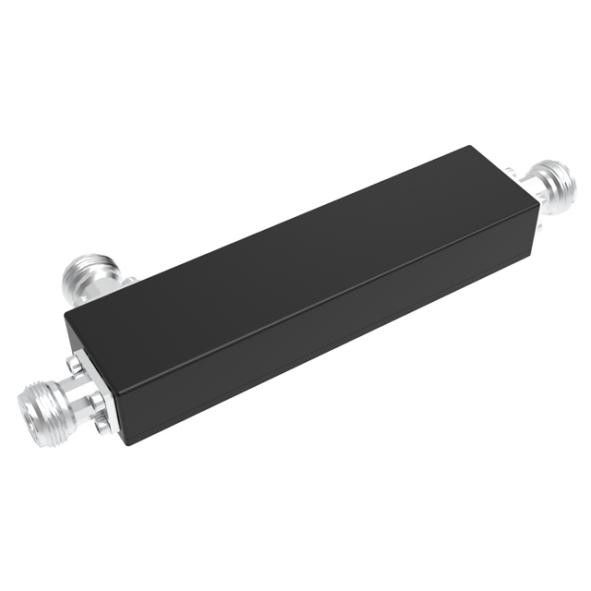

700-3800 МГц N Женская направленная сцепка

MOQ:	5 шт.
цена:	negotiable
standard packaging:	пакет коробки/пузыря/коробка
Delivery period:	Зависит от вашего количества
payment method:	T/T, L/C, D/A, D/P
Supply Capacity:	800pcs в день

Подробная информация

Характер продукции

Подробная информация

Место происхождения

Hefei, Китай

Фирменное наименование

Vinncom

Сертификация

ISO9000/RoHS

Номер модели

VN-DC-0738-INx

Цвет:

Чернота или серый цвет

Конфигурация

Коннектор:

N Женский

Материал: Полость:

Серебр-покрытый алюминий

Частота:

700-4000 МГц

Импеданс:

Выделить:

20 дБ RF направленная сцепка

Широкополосный гибридный RF направленный соединитель

Гибридная широкополосная связка 20 дБ

Характер продукции

700-3800 МГцN ЖенщинаНаправленная сцепка

●Низкая потеря вставки
● Высокая мощность передачи
● Низкий PIM низкий VSWR

VN-DC-0738-INX-150.pdf

Номер части	VN-DC-0740-INX
Операционная частота (ггц)	700-4000
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)@x	5	6	7	10	12	15	20	30
Толерантность	± 0.8	± 0.8	± 0.9	± 1.0	± 1.0	± 1.0	± 1.2	± 1.5
Потеря вставки (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.96	≤ 0.5	≤ 0.22	≤ 0.2
Изоляция (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 28	≥33	≥ 38	≥ 45
ИМ₃(dBc @ 2×43dBm)	- 150
Применение	Внутри помещений
Операционная температура(°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность (Ватт, максимум)	1200
Размер (мм) ((L×W×H, исключая разъединитель)	110×36×18
Чистая масса (г)	155 ± 20
Размеры упаковки (мм,L×W×H)	180×75×30
Размер упаковки(Мм,Л×В×Х)	430×380×170
Соответствие требованиям ROHS	Да, да.

Направленные соединители являются распространенными компонентами микроволновых/миллиметровых волн в микроволновых измерениях и других микроволновых системах, которые могут использоваться для изоляции, разделения и смешивания сигналов,такие как мониторинг мощности, стабильность питания источника, изоляция источника сигнала, передача и отражение испытания частоты просмотра. Это направленный микроволновой разделитель мощности и незаменимая часть современного рефлектометра.

Применение продукта

Пассивные компоненты RF в основном применяются в строительстве беспроводных систем связи базовой станции и внутренней распределительной системы.Особенно в помещениях здания беспроводной сигнал распределение охватывает применение широкого спектра большихПассивные компоненты RF в проекте строительства базовой станции и распределения внутри помещений имеют эффект подключения или распределения RF сигнала.Внутренняя система распределения должна запустить соединение сигнала базовой станции или шунт пассивными компонентами, точек покрытия через питатель для антенны, чтобы достичь непрерывного хорошего охвата беспроводного сигнала в помещении.Внутренняя система распределения в основном включает в себя источник и дневную систему распределения.

Пассивные компоненты являются основной частью системы дневного питания.

Сопутствующие продукты

698-2700MHz/698-3800MHz IP65 N Female4.3-10 FemaleDIN Female Connector можно получить.

Наш Испытатель

Это наш базовый испытательный прибор. Следующая запись испытаний.

700-3800 МГц N Женская направленная сцепка 6

700-3800 МГц N Женская направленная сцепка 7

700-3800 МГц N Женская направленная сцепка 8

Параметры производительности радиочастотных пассивных устройств включают в себя в основном рабочую полосу, потерю вставки, стойкую волну ввода-вывода, изоляцию портов, колебания в полосе, подавление вне полосы,продукты интермодуляции и мощность.Хорошая производительность приносит пользу сети.
