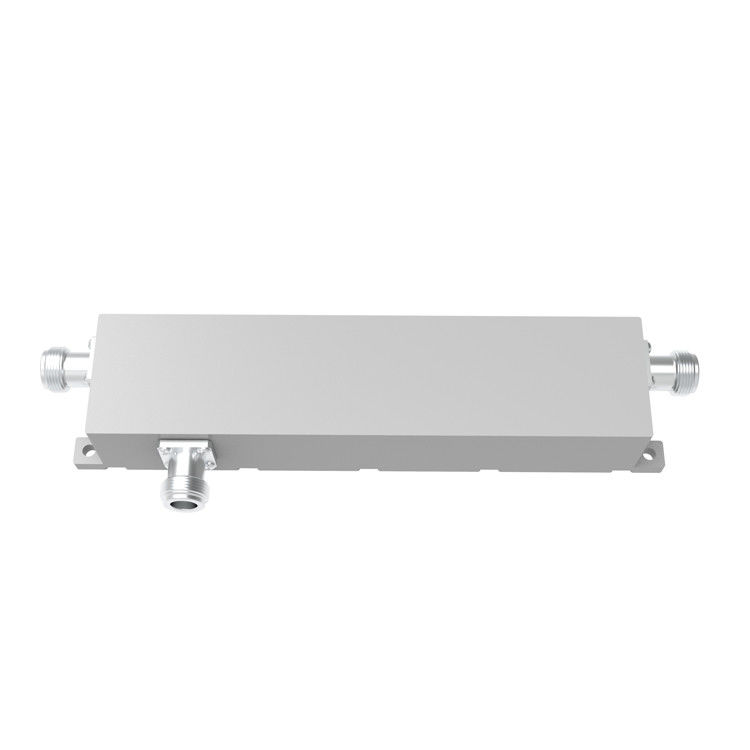

350/380-3800 МГц N Женская направленная сцепка

Name: 350/380-3800 МГц N Женская направленная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-03538-ONx-xxx
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: Hefei, Китай

Фирменное наименование: Vinncom

Сертификация: ISO9000/RoHS

Номер модели: VN-DC-03538-ONx-xxx

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Упаковывая детали: пакет коробки/пузыря/коробка

Время доставки: Зависит от вашего количества

Условия оплаты: T/T, L/C, D/A, D/P

Поставка способности: 800pcs в день

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                      Гибридный комбайнер 30 дБ, Гибридный комбинатор 3800 МГц, 30 дБ рф силовой соединитель


Общий цвет:	серый	Частота:	350-3800MHz
Импеданс:	50	Коннектор:	N Женский
Степень защиты:	IP65	IM3 (dBc @ 2×43dBm):	-160/-163

Общий цвет:	серый
Частота:	350-3800MHz
Импеданс:	50
Коннектор:	N Женский
Степень защиты:	IP65
IM3 (dBc @ 2×43dBm):	-160/-163

Описание

350/380-3800 МГц N Женская направленная сцепка

350/380-3800 МГц N Женская направленная сцепка

Хорошая плоскость
Хорошая VSWR во всех портах
Высокая изоляция

VN-DC-03538-ONx-xxx.pdf

Номер части	VN-DC-03538-ONx
Операционная частота (MHz)	350/380-3800 МГц
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	6 ± 1.2	7 ± 1.2	8±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Потеря вставки (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤ 0.4	≤ 0.2	≤ 0.17
Изоляция (dB)	≥ 24	≥ 25	≥ 26	≥33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-160 / -163
Применение	Внутри/на улице
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность (Ватт, максимум)	1200
Размер (мм)	182.5 × 44 × 31 (за исключением разъема)
Чистая масса (г)	700± 5%
Размеры упаковки (мм)	240 × 80 × 35
Упаковочная коробка Размер (мм)	500 × 420 × 160

Направленные соединители чаще всего построены из двух соединенных линий передачи, установленных достаточно близко друг к другу, так что энергия, проходящая через одну, соединяется с другой.Эта техника предпочтительна вмикроволновкачастоты, где конструкции линий передачи обычно используются для реализации многих элементов цепи.сгруппированныекомпонентные устройства также возможны на более низких частотах, таких как частоты звука, встречающиеся вТелефонияТакже на микроволновых частотах, особенно в более высоких диапазонах, могут использоваться волноводы.

Применение продукта

Пассивные RF-устройства в основном используются в строительстве базовых станций беспроводных систем связи и внутренних распределительных систем.В частности, существует много видов и большое количество приложений в охвате внутреннего распределения сигналов без линий в зданиях.Пассивные RF-устройства играют роль соединения или распределения RF-сигналов в строительстве базовых станций и инженерных помещениях для распределения.Система распределения в помещениях должна соединять или разветвлять сигналы, передаваемые базовой станцией через пассивные RF-устройства, и рассеивать их до антенны каждой точки охвата через питатели.для достижения хорошего непрерывного охвата внутренних беспроводных сигналов.
