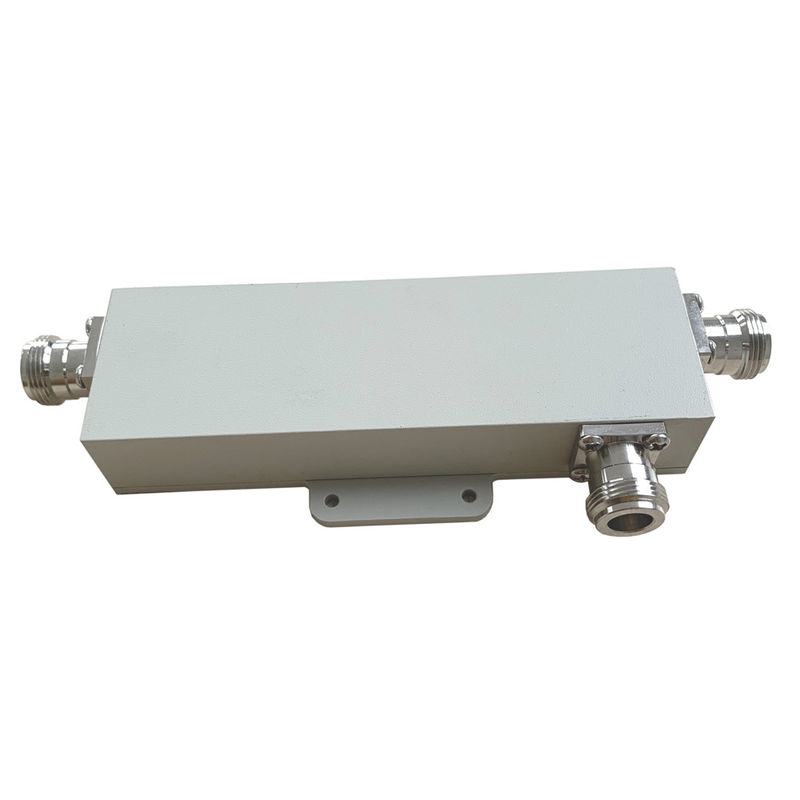

Широкополосный гибридный 3 дБ направленный соединитель с низким PIM -161 дБc

Name: Широкополосный гибридный 3 дБ направленный соединитель с низким PIM -161 дБc
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0638-ONx
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: китайский

Фирменное наименование: Vinncom

Сертификация: RoHS ISO9001

Номер модели: VN-DC-0638-ONx

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Упаковывая детали: 1pc/box, 20pcs/carton

Время доставки: 7-10 рабочие дни

Условия оплаты: T/T, L/C, D/A, D/P

Поставка способности: 1000PCS В ДЕНЬ

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Широкополосная 3dB направленная сцепка, Гибридная 3 дБ направленная сцепка, Гибридный широкополосный соединитель с низким уровнем PIM


OEM:	ОК	ODM:	ОК
на заказ:	ОК	Дизайн:	Stripline воздуха диэлектрическое
Цвет:	Необязательно	Частота:	617-3800MHz
Защита:	IP65	Применение:	Внутри и снаружи
3-ее PIM:	-161dbc@2x43dBm	Коннектор:	N Женский

OEM:	ОК
ODM:	ОК
на заказ:	ОК
Дизайн:	Stripline воздуха диэлектрическое
Цвет:	Необязательно
Частота:	617-3800MHz
Защита:	IP65
Применение:	Внутри и снаружи
3-ее PIM:	-161dbc@2x43dBm
Коннектор:	N Женский

Описание

Широкополосный гибридный 3 дБ направленный соединитель с низким PIM -161 дБc

Низкий PIM -161dBc 617-3800MHz N Женщина 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB RF широкополосный направленный соединитель для IBS DAS

Для применения DAS IBS
Степень сцепления: 5-30 дБ
Низкий PIM: до -165dBc @ 2x43dBm

Номер части	VN-DC-0638-ONx
Операционная частота (MHz)	617-3800
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	5 ± 1.0	6 ± 1.0	7 ± 1.2	10 ± 1.3	15 ± 1.3	20 ± 1.3	30 ± 1.7
Потеря вставки (dB)	≤ 2.1	≤ 1.7	≤ 1.45	≤ 1.0	≤ 0.5	≤ 0.22	≤ 0.2
Изоляция (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-161 / -163
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность (Ватт, максимум)	1200
Размер (мм)	136 × 44 × 23 (с/с разъемом)
Чистая масса ((g)	360 ± 20
Размеры упаковки (мм)	180 × 75 × 30
Упаковка Картон Размер ((мм)	400 × 380 × 170
Соответствие требованиям ROHS	Да, да.

Направленные соединители - это пассивное устройство, используемое в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называется гибридным соединителем, например, гибридный соединитель 3 дБ.

Направленные соединители Vinncom основаны на разных конструкциях, таких как микрополосы.,воздушно-диэлектрический,тонкая пленка,волновод и т.д.

Направленные соединители имеют множество применений, среди которых предоставление образца сигнала для измерения или мониторинга, обратная связь, сочетание питания к антеннам и от них,предоставление сигналов для кабельных и/или распределенных антенных систем, таких как кабельное телевидение,покрытие мобильного сигнала и разделение передаваемых и принимаемых сигналов в телекоммуникационных системах.
