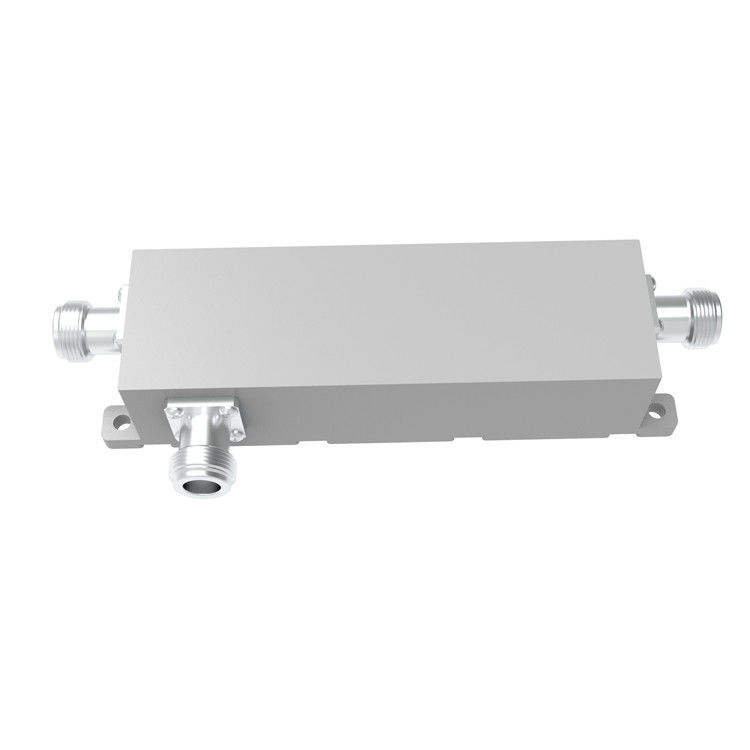

550-6000 МГц N женская направленная сцепка

Name: 550-6000 МГц N женская направленная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05560-ONx
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Vinncom

Сертификация: ROHS ISO9000

Номер модели: VN-DC-05560-ONx

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Поставка способности: 1000PCS В ДЕНЬ

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            5 дБ РЧ направленная сцепка, Низкий PIM RF направленный соединитель, 5 дБ направленный соединитель в микроволновой печи


OEM:	ОК	ODM:	ОК
на заказ:	ОК	Дизайн:	Stripline воздуха диэлектрическое
Цвет:	Необязательно	Частота:	550-6000MHz
Защита:	IP65	Применение:	Внутри и снаружи
Соединяя степень:	на заказ

OEM:	ОК
ODM:	ОК
на заказ:	ОК
Дизайн:	Stripline воздуха диэлектрическое
Цвет:	Необязательно
Частота:	550-6000MHz
Защита:	IP65
Применение:	Внутри и снаружи
Соединяя степень:	на заказ

Описание

550-6000 МГц N женская направленная сцепка

550-6000 МГц N женская направленная сцепка

Для применения DAS IBS
Степень сцепления: может быть настроена
Низкий PIM: до -165 дБc @ 43 дБМ*2

VN-DC-05560-ONx-xxx.pdf

Номер части	VN-DC-05560-ONx
Операционная частота (MHz)	550-6000
Импеданс (Омм)	50
VSWR	≤ 1.35
Сцепление (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Потеря вставки (dB)	≤ 2.50	≤ 1.80	≤ 1.5	≤ 1.1	≤ 1.1	≤ 0.4	≤ 0.22
Изоляция (dB)	≥ 21	≥ 22	≥ 23	≥ 24	≥ 26	≥ 31	≥ 35
IM3 (dBc @ 2×43dBm)	- 150
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность (Ватт, максимум)	1200
Размер (мм)	127х40х31 (за исключением соединителей)
Чистая масса (г)	450± 5%
Размеры упаковки (мм)	180 × 75 × 30
Упаковка Картон Размер ((мм)	400 × 380 × 170
Соответствие требованиям ROHS	Да, да.

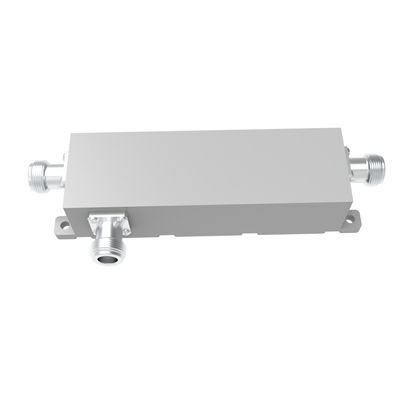

550-6000 МГц N женская направленная сцепка 0

Направленные соединители - это пассивное устройство, используемое в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называется гибридным соединителем, например, гибридный соединитель 3 дБ.

Направленные соединители Vinncom основаны на разных конструкциях, таких как микрополосы.,воздушно-диэлектрический,тонкая пленка,волновод и т.д.

Направленные соединители имеют множество применений, среди которых предоставление образца сигнала для измерения или мониторинга, обратная связь, сочетание питания к антеннам и от них,предоставление сигналов для кабельных и/или распределенных антенных систем, таких как кабельное телевидение,покрытие мобильного сигнала и разделение передаваемых и принимаемых сигналов в телекоммуникационных системах.
