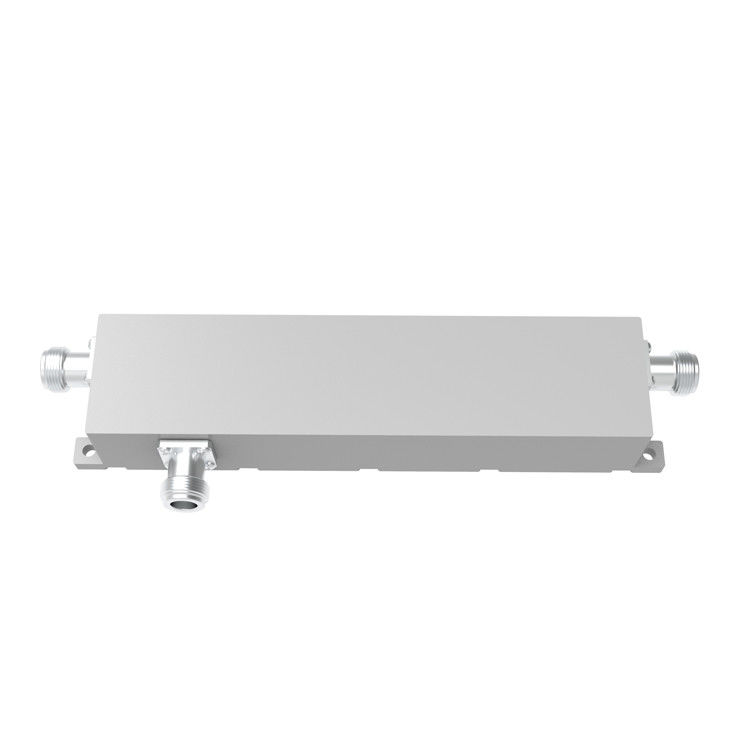

350/380-3800 МГц N Женская направленная сцепка

Name: 350/380-3800 МГц N Женская направленная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-03538-ONx
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: китайский

Фирменное наименование: Vinncom

Сертификация: ROHS ISO9000

Номер модели: VN-DC-03538-ONx

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Поставка способности: 1000PCS В ДЕНЬ

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      Антенно-РЧ направленный соединитель, Стрелковый RF направленный соединитель, Стрелковая низкопимная направленная сцепка


OEM:	ОК	ODM:	ОК
на заказ:	ОК	Дизайн:	Stripline воздуха диэлектрическое
Цвет:	Необязательно	Частота:	350/380-3800MHz
Защита:	IP65	Применение:	Внутри и снаружи
3-ее PIM:	-153dbc, - 163dbc @43dbm*2	Коннектор:	N Женский

OEM:	ОК
ODM:	ОК
на заказ:	ОК
Дизайн:	Stripline воздуха диэлектрическое
Цвет:	Необязательно
Частота:	350/380-3800MHz
Защита:	IP65
Применение:	Внутри и снаружи
3-ее PIM:	-153dbc, - 163dbc @43dbm*2
Коннектор:	N Женский

Описание

350/380-3800 МГц N Женская направленная сцепка

350/380-3800 МГц N Женская направленная сцепка

Для применения DAS IBS
Степень сцепления: может быть настроена
Низкий PIM: до -165 дБc @ 43 дБМ*2

VN-DC-03538-ONx-xxx.pdf

Номер части	VN-DC-03538-ONx
Операционная частота (MHz)	350/380-3800
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	6 ± 1.2	7 ± 1.2	8±1.2	10±1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Потеря вставки (dB)	≤ 1.8	≤ 1.5	≤ 1.1	≤.0.9	≤ 0.4	≤ 0.2	≤ 0.17
Изоляция (dB)	≥ 24	≥ 25	≥ 26	≥ 28	≥33	≥ 28	≥ 48
IM3 (dBc @ 2×43dBm)	-153 / -163
Применение	Внутри/на улице
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность (Ватт, максимум)	1200
Размер (мм)	182.5 × 44 × 31 (за исключением разъема)
Чистая масса(g)	700± 5%
Размеры упаковки (мм)	240 × 80 × 35
Упаковочная коробка Размер (мм)	500 × 420 × 160
Соответствие требованиям ROHS	Да, да.

Направленные соединители - это пассивное устройство, используемое в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называется гибридным соединителем, например, гибридный соединитель 3 дБ.

Направленные соединители Vinncom основаны на разных конструкциях, таких как микрополосы.,воздушно-диэлектрический,тонкая пленка,волновод и т.д.

Направленные соединители имеют множество применений, среди которых предоставление образца сигнала для измерения или мониторинга, обратная связь, сочетание питания к антеннам и от них,предоставление сигналов для кабельных и/или распределенных антенных систем, таких как кабельное телевидение,покрытие мобильного сигнала и разделение передаваемых и принимаемых сигналов на телекоммуникационных системах.
