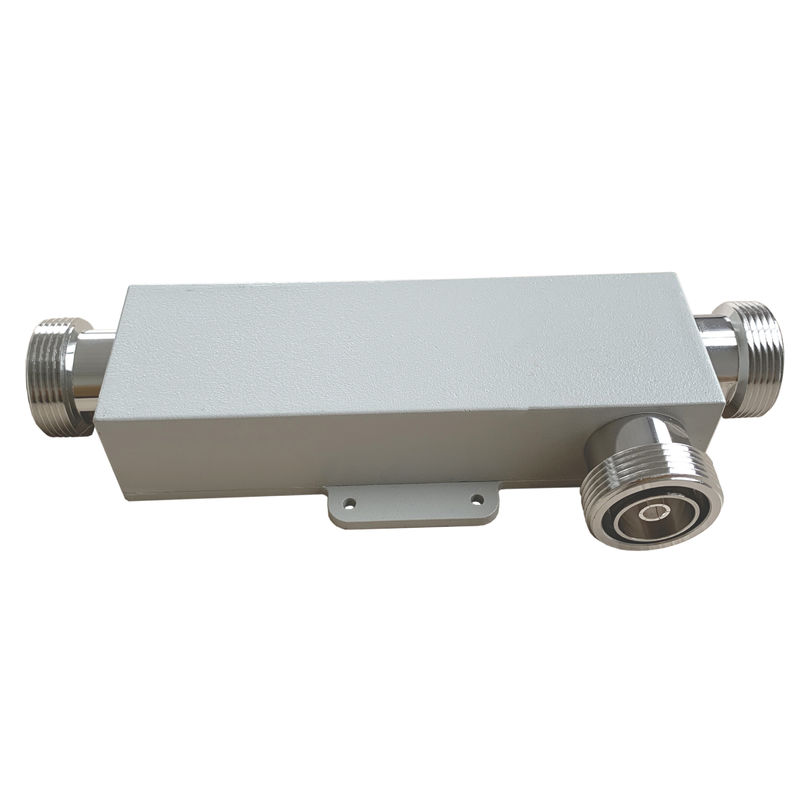

698-3800 МГц DIN женская направленная сцепка

Name: 698-3800 МГц DIN женская направленная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-ODx
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Vinncom

Сертификация: ROHS ISO9000

Номер модели: VN-DC-0738-ODx

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Поставка способности: 1000PCS В ДЕНЬ

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      DIN женский 6dB направленный соединитель, Низкий PIM 6dB направленная сцепка, Широкополосный направленный соединитель 6 дБ


OEM:	ОК	ODM:	ОК
на заказ:	ОК	Дизайн:	Stripline воздуха диэлектрическое
Цвет:	Необязательно	Частота:	698-3800MHz
Защита:	IP65	Применение:	Внутри и снаружи
3-ее PIM:	-153dbc, - 163dbc @43dbm*2	Коннектор:	Женщина DIN

OEM:	ОК
ODM:	ОК
на заказ:	ОК
Дизайн:	Stripline воздуха диэлектрическое
Цвет:	Необязательно
Частота:	698-3800MHz
Защита:	IP65
Применение:	Внутри и снаружи
3-ее PIM:	-153dbc, - 163dbc @43dbm*2
Коннектор:	Женщина DIN

Описание

698-3800 МГц DIN женская направленная сцепка

698-3800 МГц DIN женская направленная сцепка

Степень сцепления: может быть настроена
Низкий PIM: до -165 дБc @ 43 дБМ*2
Установка: с винтом или с брекетами

VN-DC-0738-ODx-xxx.pdf

Номер части	VN-DC-0738-ODx
Операционная частота (MHz)	698-3800
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
Потеря вставки (dB)	≤ 2.05	≤ 1.65	≤ 1.45	≤ 0.8	≤ 0.5	≤ 0.22	≤ 0.2
Изоляция (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥33	≥ 38	≥ 45
IM3 (dBc @ 2×43dBm)	-155 / -163
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	Дина Женщина
Мощность обработки (Ватт, максимум)	500
Пиковая мощность (Ватт, максимум)	1500
Размер (мм)	136 × 44 × 30 (без соединителя)
Чистая масса(g)	555 ± 20
Размеры упаковки (мм)	190 × 80 × 45
Упаковка Картон Размер ((мм)	430 × 400 × 105
Соответствие требованиям ROHS	Да, да.

Направленные соединители - это пассивное устройство, используемое в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называется гибридным соединителем, например, гибридный соединитель 3 дБ.

Направленные соединители Vinncom основаны на разных конструкциях, таких как микрополоса, воздуходиэлектрический, тонкая пленка, волновод и т.д.

Направленные соединители имеют множество применений, среди которых предоставление образца сигнала для измерения или мониторинга, обратная связь, сочетание питания к антеннам и от них,предоставление сигналов для кабельных и/или распределенных антенных систем, таких как кабельное телевидениеПокрытие мобильного сигнала и разделение передаваемых и принимаемых сигналов на телекоммуникационных системах.
