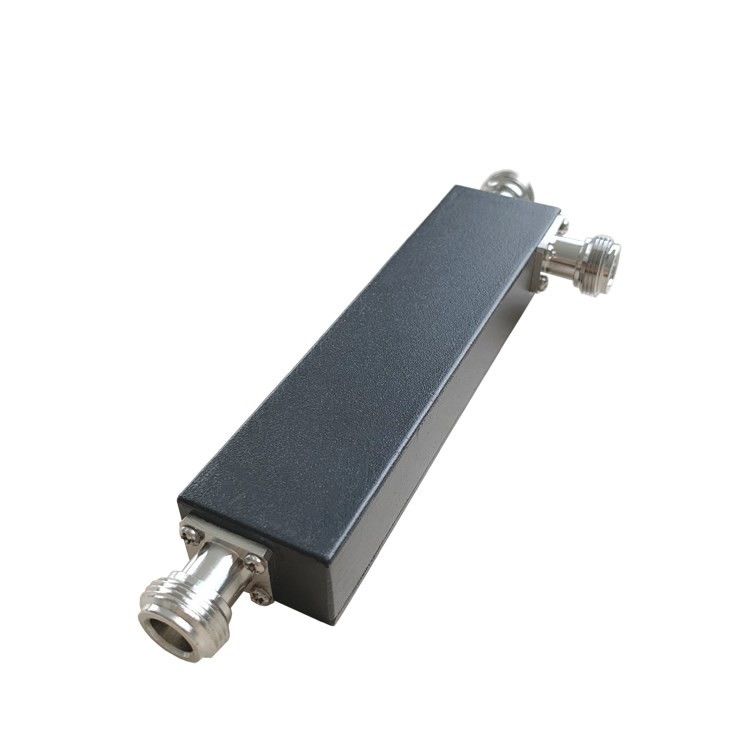

698-3800 МГц N Женская направленная сцепка

MOQ:	5 шт.
цена:	negotiable
payment method:	L/C, D/A, D/P, T/T
Supply Capacity:	1000PCS В ДЕНЬ

Detail Information

Характер продукции

Detail Information

Место происхождения

китайский

Фирменное наименование

Vinncom

Сертификация

ROHS ISO9000

Номер модели

VN-DC-0738-INx

на заказ:

Дизайн:

Stripline воздуха диэлектрическое

Цвет:

Необязательно

Частота:

698-3800MHz

Применение:

Внутри помещений

-153dbc -163dbc @43dbm*2

Выделить:

Водопроводный 3 дБ направленный сцепник

ВВЧ 3 дБ направленная сцепка

Волноводный круговой соединитель

Характер продукции

698-3800 МГц N Женская направленная сцепка

Широкая полоса
Хорошая плоскость
Хорошая VSWR во всех портах

VN-DC-0738-INx-xxx.doc.pdf

Номер части	VN-DC-0738-INx
Операционная частота (MHz)	698-3800
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Потеря вставки (dB)	≤ 2.05	≤ 1.60	≤ 1.40	≤ 0.96	≤ 0.5	≤ 0.22
Изоляция (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥33	≥ 38
IM3 (dBc @ 2×43dBm)	-155 / -160
Применение	Внутри помещений
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность (Ватт, максимум)	1200
Размер (мм)(за исключением разъема)	125 × 31 × 20@5~10 дБ;125 × 31 × 17@15~20 дБ
Чистая масса (г)	180 ± 20
Размеры упаковки (мм)	160 × 65 × 30
Упаковочная коробка Размер (мм)	350 × 340 × 170
Соответствие требованиям ROHS	Да, да.

Направленные соединители - это пассивное устройство, используемое в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называется гибридным соединителем, например, гибридный соединитель 3 дБ.

Направленные соединители Vinncom основаны на разных конструкциях, таких как микрополосы.,воздушно-диэлектрический,тонкая пленка,волновод и т.д.

Направленные соединители имеют множество применений, среди которых предоставление образца сигнала для измерения или мониторинга, обратная связь, сочетание питания к антеннам и от них,предоставление сигналов для кабельных и/или распределенных антенных систем, таких как кабельное телевидение,покрытие мобильного сигнала и разделение передаваемых и принимаемых сигналов в телекоммуникационных системах.
