550-2700 МГц N Женская направленная сцепка

Name: 550-2700 МГц N Женская направленная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05527-ONx
Price: 360.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Vinncom

Сертификация: ROHS ISO9000

Номер модели: VN-DC-05527-ONx

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Поставка способности: 1000PCS В ДЕНЬ

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Коаксиальная направленная связка с низким ПИМ, N женская коаксиальная направленная сцепка, 15 дБ направленная сцепка


OEM:	ОК	ODM:	ОК
на заказ:	ОК	Дизайн:	Stripline воздуха диэлектрическое
Цвет:	Необязательно	Частота:	550-2700MHz

OEM:	ОК
ODM:	ОК
на заказ:	ОК
Дизайн:	Stripline воздуха диэлектрическое
Цвет:	Необязательно
Частота:	550-2700MHz

Описание

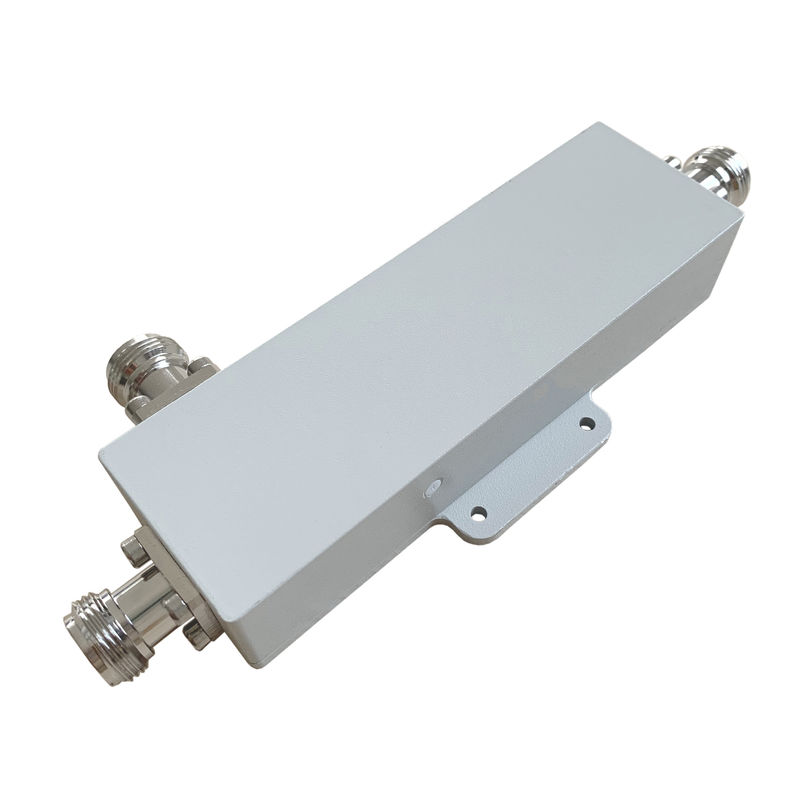

550-2700 МГц N Женская направленная сцепка

550-2700 МГц N Женская направленная сцепка

Для применения DAS IBS
До -165 дБc @ 43 дБМ*2
С винтом или с скобками

VN-DC-0527-ONx-xxx.doc.pdf

Номер части	ВН-DC-05527-ONx
Операционная частота (MHz)	550-2700
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	5 ± 0.9	6 ± 0.9	7 ± 0.9	10 ± 1.1	15 ± 1.5	20 ± 1.5
Потеря вставки (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤ 0.8	≤ 0.4	≤ 0.2
Изоляция (dB)	≥ 25	≥ 26	≥27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-153 / -163
Применение	Внутри/на улице
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность (Ватт, максимум)	1200
Размер (мм)	127 × 40 × 24,5 ((без соединителя)
Чистая масса(g)	350± 20
Размеры упаковки (мм)	180 × 75 × 30
Упаковочная коробка Размер (мм)	400 × 380 × 170
Соответствие требованиям ROHS	Да, да.

Направленные соединители - это пассивное устройство, используемое в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называется гибридным соединителем, например, гибридный соединитель 3 дБ.

Направленные соединители Vinncom основаны на разных конструкциях, таких как микрополосы.,воздушно-диэлектрический,тонкая пленка,волновод и т.д.

Направленные соединители имеют множество применений, среди которых предоставление образца сигнала для измерения или мониторинга, обратная связь, сочетание питания к антеннам и от них,предоставление сигналов для кабельных и/или распределенных антенных систем, таких как кабельное телевидение,покрытие мобильного сигнала и разделение передаваемых и принимаемых сигналов в телекоммуникационных системах.
