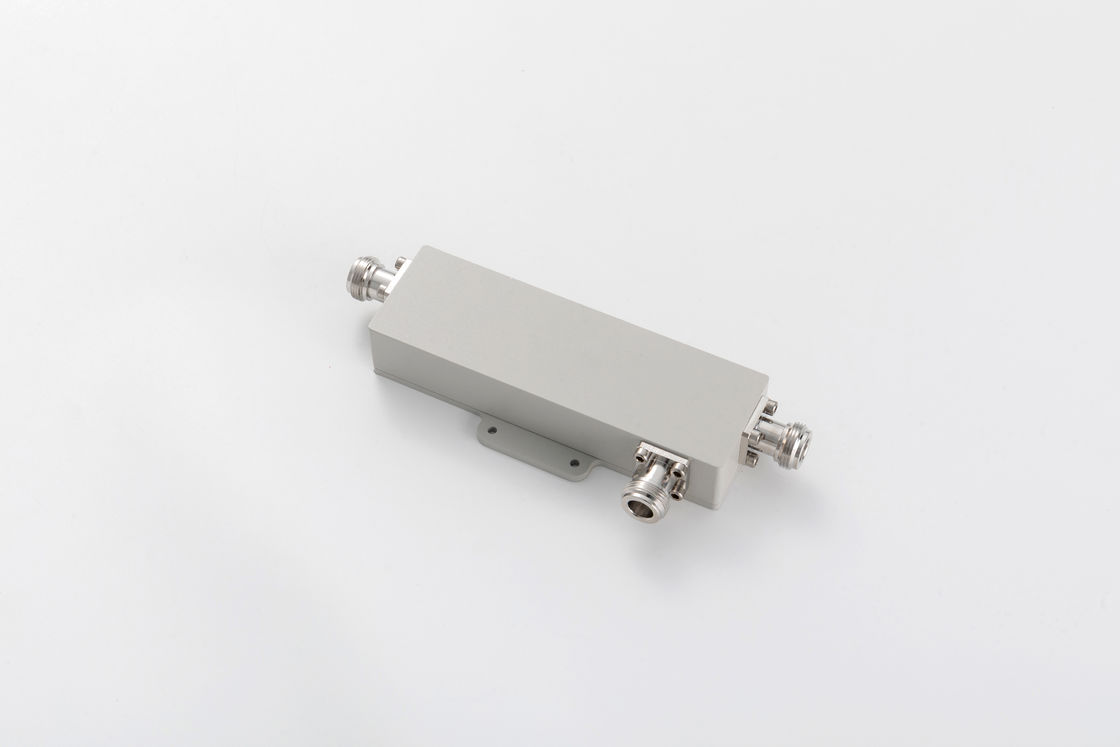

PIM Внутренний направленный соединитель в микроволновой печи N Женщина 550MHz-2700MHz

MOQ:	5 шт.
цена:	negotiable
payment method:	L/C, D/A, D/P, T/T

Detail Information

Характер продукции

Detail Information

Место происхождения

китайский

Фирменное наименование

Vinncom

Сертификация

RoHS/ISO9000

Номер модели

VN-DC-05527-ON

Номер части:

VN-DC-05527-ON

Импеданс (Омм):

Взрыв:

≤1.25

IM3 (dBc @ 2×43dBm):

-150 / -155/-161/-165

Применение:

Внутри и снаружи

Интерфейс:

N Женский

Выделить:

550 МГц внутренний направленный соединитель

Микроволновая внутренняя направленная сцепка

ПИМ-направленный соединитель в микроволновой печи

Характер продукции

550-2700 МГц направленная сцепкаN Женщина PIM -150 / -155 / -161/-165

Высокая изоляция
Хорошая PIM до -165@43dBm*2
Хорошие потери при возврате

Номер части	ВН-DC-05527-ON
Операционная частота (MHz)	550-2700
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	± 0.9	± 0.9	± 0.9	± 1.1	± 1.5	± 1.5
Потеря вставки (dB)	≤ 2.2	≤ 1.7	≤ 1.3	≤ 0.8	≤ 0.4	≤ 0.2
Изоляция (dB)	≥ 25	≥ 26	≥27	≥ 30	≥ 35	≥ 40
IM3 (dBc @ 2×43dBm)	-150 / -155 / -161/-165
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность (Ватт, максимум)	1200
Размер (мм) ((L×W×H, исключая разъединитель)	127 × 40 × 24.5
Чистая масса(g)	350 ± 20
Размеры упаковки (мм,L×W×H)	180 × 75 × 30
Упаковка Картон Размер (мм,L×W×H)	400 × 380 × 170

Сцепляющие устройства направленныеявляются пассивным устройством, используемым в основном в области радиотехнологий.Они соединяют определенное количество электромагнитной энергии в линии передачи в порт, позволяющий использовать сигнал в другой радиосистеме или следующем радиооборудованииОсновная особенность направленных соединителей заключается в том, что они соединяют только энергию, протекающую в одном направлении.Направленный соединитель, предназначенный для равномерного распределения мощности между двумя портами, называетсягибридная сцепка, например, гибридный соединитель 3 дБ.
