92-98 Гц WR-10 ИЗОЛАТОР ВАГОВОДНЫЙ ВН-WGISO-7580-WR12

продукты

Комбинатор радиочастотных антен

Разделитель мощности радиочастотного тока

Устройства для вождения волн

Контакт США

sales@vinncom.com

+86 177 5515 1077

Контакт теперь

92-98 Гц WR-10 ИЗОЛАТОР ВАГОВОДНЫЙ ВН-WGISO-7580-WR12

минимальный заказ:	5 шт.
цена:	negotiable
Стандартная упаковка:	foam+box
Срок доставки:	2-4 недели
Способ оплаты:	Т/Т, Вестерн Юнион
Вместимость поставки:	50 шт в день

Детальная информация

Характер продукции

Детальная информация

Место происхождения

Китай

Фирменное наименование

Vinncom

Сертификация

RoHS/ISO9000

Номер модели

VN-WGISO-9298-WR10

Равочая частота (GHz):

92-98

Рабочая температура (℃):

-45 ~ + 80

Вносимая потеря (dB Макс):

Изоляция (минута dB):

Потеря возвращения (dB):

Характер продукции

ВОЛНОВОДНЫЙ ИЗОЛЯТОР WR-10 92–98 ГГц

Невзаимная работа (односторонняя передача)
Защита дорогостоящих источников (магнетронов, усилителей, генераторов)
Доступно от 92 ГГц до 98 ГГц+

Принцип работыВОЛНОВОДНЫЙ ИЗОЛЯТОР

АВОЛНОВОДНЫЙ ИЗОЛЯТОРпредставляет собой двухпортовое невзаимное ферритовое устройство.
АВОЛНОВОДНЫЙ ИЗОЛЯТОРпозволяет микроволновой энергии проходить в прямом направлении с очень низкими потерями.
В обратном направлении А.ВОЛНОВОДНЫЙ ИЗОЛЯТОРобеспечивает очень высокое затухание (изоляцию).
АВОЛНОВОДНЫЙ ИЗОЛЯТОРпо сути являетсяВОЛНОВОДНЫЙ ЦИРКУЛЯТОРс одним портом, постоянно завершаемым внутриВОЛНОВОДНАЯ НАГРУЗКА.

Медицинское микроволновое оборудование–
АВОЛНОВОДНЫЙ ИЗОЛЯТОРзащищает генератор от отраженной энергии в системах диатермии или абляции.
Промышленное микроволновое отопление–
АВОЛНОВОДНЫЙ ИЗОЛЯТОРпредотвращает повреждение магнетрона, вызванное изменением импеданса нагрузки во время нагрева.
Испытательные лаборатории и НИОКР–
АВОЛНОВОДНЫЙ ИЗОЛЯТОРявляется стандартным компонентом любого испытательного стенда для волноводов и обеспечивает однонаправленный поток энергии.

В каждом рабочем сценарииВОЛНОВОДНЫЙ ИЗОЛЯТОРдействует как защитный односторонний клапан для микроволновой энергии.

VN-WGCIR-9298-WR10.pdf

Номер детали	VN-WGISO-9298-WR10
Рабочая частота (ГГц)	92-98
Вносимая потеря (дБ)	≤1,0(0,7тип.)
Изоляция (дБ)	≥17
Возвратные потери (дБ)	≥16
Рабочая температура (℃)	-45 ~ + 80
Интерфейс	WR10 с противовзводной системой UG-387/U

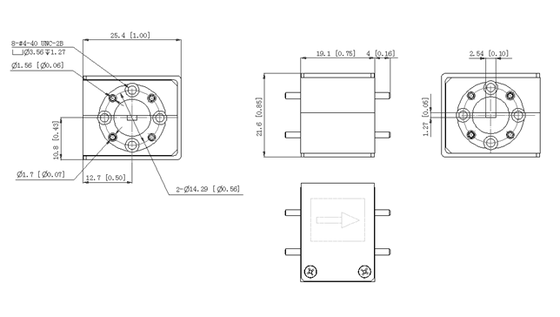

Размер (мм)	Как показано ниже
Мощность обработки	3 Вт/1 Вт
Соответствие ROHS	Да

92-98 Гц WR-10 ИЗОЛАТОР ВАГОВОДНЫЙ ВН-WGISO-7580-WR12

Теги:

продукты

минимальный заказ:	5 шт.
цена:	negotiable
Стандартная упаковка:	foam+box
Срок доставки:	2-4 недели
Способ оплаты:	Т/Т, Вестерн Юнион
Вместимость поставки:	50 шт в день

Детальная информация

Характер продукции

Детальная информация

Место происхождения

Китай

Фирменное наименование

Vinncom

Сертификация

RoHS/ISO9000

Номер модели

VN-WGISO-9298-WR10

Равочая частота (GHz):

92-98

Рабочая температура (℃):

-45 ~ + 80

Вносимая потеря (dB Макс):

≤1,0

Изоляция (минута dB):

≥17

Потеря возвращения (dB):

≥16

Количество мин заказа:

5 шт.

Цена:

negotiable

Упаковывая детали:

foam+box

Время доставки:

2-4 недели

Условия оплаты:

Т/Т, Вестерн Юнион

Поставка способности:

50 шт в день

Характер продукции

ВОЛНОВОДНЫЙ ИЗОЛЯТОР WR-10 92–98 ГГц

Невзаимная работа (односторонняя передача)
Защита дорогостоящих источников (магнетронов, усилителей, генераторов)
Доступно от 92 ГГц до 98 ГГц+

Принцип работыВОЛНОВОДНЫЙ ИЗОЛЯТОР

Медицинское микроволновое оборудование–
АВОЛНОВОДНЫЙ ИЗОЛЯТОРзащищает генератор от отраженной энергии в системах диатермии или абляции.
Промышленное микроволновое отопление–
АВОЛНОВОДНЫЙ ИЗОЛЯТОРпредотвращает повреждение магнетрона, вызванное изменением импеданса нагрузки во время нагрева.
Испытательные лаборатории и НИОКР–
АВОЛНОВОДНЫЙ ИЗОЛЯТОРявляется стандартным компонентом любого испытательного стенда для волноводов и обеспечивает однонаправленный поток энергии.

VN-WGCIR-9298-WR10.pdf

Номер детали	VN-WGISO-9298-WR10
Рабочая частота (ГГц)	92-98
Вносимая потеря (дБ)	≤1,0(0,7тип.)
Изоляция (дБ)	≥17
Возвратные потери (дБ)	≥16
Рабочая температура (℃)	-45 ~ + 80
Интерфейс	WR10 с противовзводной системой UG-387/U
Размер (мм)	Как показано ниже
Мощность обработки	3 Вт/1 Вт
Соответствие ROHS	Да
