64-71ГГц WR-12 ВОГОВЕДНЫЙ ЦИРКУЛАТОР VN-WGCIR-6471-WR12

продукты

Комбинатор радиочастотных антен

Разделитель мощности радиочастотного тока

Устройства для вождения волн

Контакт США

sales@vinncom.com

+86 177 5515 1077

Контакт теперь

64-71ГГц WR-12 ВОГОВЕДНЫЙ ЦИРКУЛАТОР VN-WGCIR-6471-WR12

минимальный заказ:	5 шт.
цена:	negotiable
Стандартная упаковка:	foam+box
Срок доставки:	2-4 недели
Способ оплаты:	Т/Т, Вестерн Юнион
Вместимость поставки:	50 шт в день

Детальная информация

Характер продукции

Детальная информация

Место происхождения

Китай

Фирменное наименование

Vinncom

Сертификация

RoHS/ISO9000

Номер модели

ВН-WGCIR-6471-WR12

Равочая частота (GHz):

64-71

Рабочая температура (℃):

-45 ~ + 80

Вносимая потеря (dB Макс):

Изоляция (минута dB):

Изоляция (dB):

Выделить:

Волноводный циркулятор WR-12 64-71 ГГц

ВЧ-циркуляторный изолятор WR-12

волноводный циркулятор с гарантией

Характер продукции

ВОЛНОВОДНЫЙ ЦИРКУЛЯТОР WR-12 64–71 ГГц

Компактная и прочная конструкция волновода
Защита чувствительных источников от отраженной мощности
Возможность работы с высокой мощностью

АВОЛНОВОДНЫЙ ЦИРКУЛЯТОРпредставляет собой невзаимное трехпортовое (или четырехпортовое) ферритовое устройство.
АВОЛНОВОДНЫЙ ЦИРКУЛЯТОРиспользует магнитно-смещенный ферритовый элемент для создания невзаимного фазового сдвига.
Когда сигнал поступает в порт 1ВОЛНОВОДНЫЙ ЦИРКУЛЯТОР, он выходит только из порта 2, а не из порта 3.
Аналогично,ВОЛНОВОДНЫЙ ЦИРКУЛЯТОРнаправляет сигнал от порта 2 к порту 3 и от порта 3 к порту 1.
Таким образом,ВОЛНОВОДНЫЙ ЦИРКУЛЯТОРобеспечивает однонаправленную циркуляцию микроволновой энергии.
Благодаря этому свойству,ВОЛНОВОДНЫЙ ЦИРКУЛЯТОРизолирует входные порты от выходных портов, сохраняя при этом низкие вносимые потери в прямом направлении.

VN-WGCIR-6471-WR12.pdf

Номер детали	ВН-WGCIR-6471-WR12
Рабочая частота (ГГц)	64-71
Вносимая потеря (дБ)	≤0,8
Изоляция (дБ)	≥16
Возвратные потери (дБ)	≥16
Рабочая температура (℃)	-45 ~ + 80
Интерфейс	WR12 с противовзводной системой UG-383/U

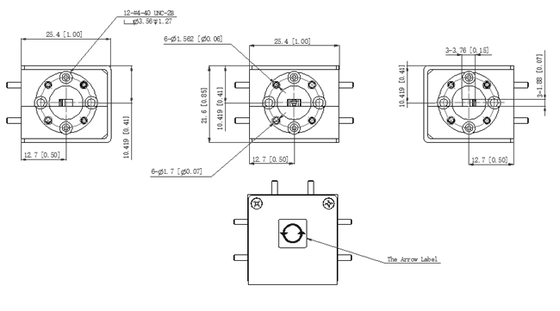

Размер (мм)	Как показано ниже
Мощность обработки	3 Вт/3 Вт
Соответствие ROHS	Да

Теги:

продукты

минимальный заказ:	5 шт.
цена:	negotiable
Стандартная упаковка:	foam+box
Срок доставки:	2-4 недели
Способ оплаты:	Т/Т, Вестерн Юнион
Вместимость поставки:	50 шт в день

Детальная информация

Характер продукции

Детальная информация

Место происхождения

Китай

Фирменное наименование

Vinncom

Сертификация

RoHS/ISO9000

Номер модели

ВН-WGCIR-6471-WR12

Равочая частота (GHz):

64-71

Рабочая температура (℃):

-45 ~ + 80

Вносимая потеря (dB Макс):

≤0.8

Изоляция (минута dB):

≥16

Изоляция (dB):

≥16

Количество мин заказа:

5 шт.

Цена:

negotiable

Упаковывая детали:

foam+box

Время доставки:

2-4 недели

Условия оплаты:

Т/Т, Вестерн Юнион

Поставка способности:

50 шт в день

Выделить

Волноводный циркулятор WR-12 64-71 ГГц

ВЧ-циркуляторный изолятор WR-12

волноводный циркулятор с гарантией

Характер продукции

ВОЛНОВОДНЫЙ ЦИРКУЛЯТОР WR-12 64–71 ГГц

Компактная и прочная конструкция волновода
Защита чувствительных источников от отраженной мощности
Возможность работы с высокой мощностью

VN-WGCIR-6471-WR12.pdf

Номер детали	ВН-WGCIR-6471-WR12
Рабочая частота (ГГц)	64-71
Вносимая потеря (дБ)	≤0,8
Изоляция (дБ)	≥16
Возвратные потери (дБ)	≥16
Рабочая температура (℃)	-45 ~ + 80
Интерфейс	WR12 с противовзводной системой UG-383/U
Размер (мм)	Как показано ниже
Мощность обработки	3 Вт/3 Вт
Соответствие ROHS	Да
