Name: ВОЛНОВОДНЫЙ ЦИРКУЛЯТОР WR-12 75–80 ГГц VN-WGCIR-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: ВН-WGCIR-7580-WR12
Price: 414.00 USD
Availability: InStock

минимальный заказ:	5 шт.
цена:	negotiable
Стандартная упаковка:	foam+box
Срок доставки:	2-4 недели
Способ оплаты:	Т/Т, Вестерн Юнион
Вместимость поставки:	50 шт в день

Детальная информация

Характер продукции

Детальная информация

Место происхождения

Китай

Фирменное наименование

Vinncom

Сертификация

RoHS/ISO9000

Номер модели

ВН-WGCIR-7580-WR12

Равочая частота (GHz):

75-80

Рабочая температура (℃):

-45 ~ + 80

Вносимая потеря (dB Макс):

≤0.8

Изоляция (минута dB):

≥ 18

Изоляция (dB):

≥16

Выделить:

75-80 ГГц WR-12 циркулятор с волноводом

WR-12 Изолятор циркулятора RF

циркулятор с волноводом с высокой частотой

Характер продукции

ВОЛНОВОДНЫЙ ЦИРКУЛЯТОР WR-12 75–80 ГГц

Широкополосный режим (возможен многооктавный)
Высокая изоляция передатчика-приемника
Уменьшает сложность системы по сравнению с дуплексерами

Назначение порта–
АВОЛНОВОДНЫЙ ЦИРКУЛЯТОРдолжны быть четко определены три порта: входной, выходной и изолированный порт.
Входное соединение сигнала–
Подключите передатчик или источник сигнала к порту 1ВОЛНОВОДНЫЙ ЦИРКУЛЯТОР.
Подключение нагрузки–
Подключите антенну или основной канал передачи к порту 2ВОЛНОВОДНЫЙ ЦИРКУЛЯТОР.
Завершение изолированного порта–
Всегда отключайте изолированный порт (порт 3)ВОЛНОВОДНЫЙ ЦИРКУЛЯТОРсВОЛНОВОДНАЯ НАГРУЗКАпоглощать отраженную энергию.
Соответствие фланцев–
АВОЛНОВОДНЫЙ ЦИРКУЛЯТОРтребуется тот же тип фланца (UG, CPR, крышка или дроссель), что и для остальной части волноводной системы.
Магнитное поле смещения–
АВОЛНОВОДНЫЙ ЦИРКУЛЯТОРобычно имеет внутренний постоянный магнит; для нормальной работы не требуется никакого внешнего смещения.
Проверка мощности–
Прежде чем использоватьВОЛНОВОДНЫЙ ЦИРКУЛЯТОР, проверьте его среднюю и пиковую мощность на соответствие системным требованиям.

ВН-WGCIR-7580-WR12.pdf

Номер детали	ВН-WGCIR-7580-WR12
Рабочая частота (ГГц)	75-80
Вносимая потеря (дБ)	≤0,8
Изоляция (дБ)	≥18
Возвратные потери (дБ)	≥16
Рабочая температура (℃)	-45 ~ + 80
Интерфейс	WR12 с противовзводной системой UG-383/U

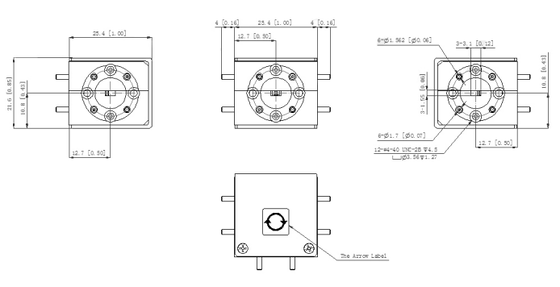

Размер (мм)	Как показано ниже
Мощность обработки	3 Вт/1 Вт
Соответствие ROHS	Да

ВОЛНОВОДНЫЙ ЦИРКУЛЯТОР WR-12 75–80 ГГц VN-WGCIR-7580-WR12 0
