Name: 75-80 ГГц WR-12 ИЗОЛАТОР ВАГОВОДНЫЙ ВН-WGISO-7580-WR12
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGISO-7580-WR12
Price: 414.00 USD
Availability: InStock

минимальный заказ:	5 шт.
цена:	negotiable
Стандартная упаковка:	foam+box
Срок доставки:	2-4 недели
Способ оплаты:	Т/Т, Вестерн Юнион
Вместимость поставки:	50 шт в день

Детальная информация

Характер продукции

Детальная информация

Место происхождения

Китай

Фирменное наименование

Vinncom

Сертификация

RoHS/ISO9000

Номер модели

VN-WGISO-7580-WR12

Равочая частота (GHz):

75-80

Рабочая температура (℃):

-45 ~ + 80

Вносимая потеря (dB Макс):

≤0.8

Изоляция (минута dB):

≥ 18

Потеря возвращения (dB):

≥16

Выделить:

Изолятор с волноводом 75-80 ГГц

Изолятор циркулятора WR-12 RF

Изолятор с волноводом с гарантией

Характер продукции

ВОЛНОВОДНЫЙ ИЗОЛЯТОР WR-12 75–80 ГГц

Высокая обратная изоляция (обычно 20–30 дБ)
Встроенное внутреннее согласование (внешняя нагрузка не требуется)
Улучшено соответствие источника и КСВ.

Определите направление вперед–
АВОЛНОВОДНЫЙ ИЗОЛЯТОРпомечен стрелкой или меткой, указывающей разрешенное направление передачи.
Подключите источник к входному порту–
Подключите источник сигнала (например, магнетрон, усилитель или генератор) к входному портуВОЛНОВОДНЫЙ ИЗОЛЯТОР.
Подключите нагрузку к выходному порту–
Подключите антенну, линию передачи или измерительное устройство к выходному портуВОЛНОВОДНЫЙ ИЗОЛЯТОР.
**Никогда не переворачивайтеВОЛНОВОДНЫЙ ИЗОЛЯТОР–
АВОЛНОВОДНЫЙ ИЗОЛЯТОРбудет сильно затухать (обычно >20 дБ) при обратном подключении; он должен быть установлен в правильной ориентации.
Соответствие фланцев–
АВОЛНОВОДНЫЙ ИЗОЛЯТОРтребует того же типа фланца (UG, CPR, крышка или дроссель), что и соседние компоненты волновода.
Проверка номинальной мощности–
Прежде чем приступить к работеВОЛНОВОДНЫЙ ИЗОЛЯТОР, проверьте его среднюю мощность и пиковую мощность.
Не требуется внешнее завершение–
В отличие от циркулятора,ВОЛНОВОДНЫЙ ИЗОЛЯТОРимеет изолированный порт с внутренней заделкой, поэтому внешнийВОЛНОВОДНАЯ НАГРУЗКАтребуется.

VN-WGISO-7580-WR12.pdf

Номер детали	VN-WGISO-7580-WR12
Рабочая частота (ГГц)	75-80
Вносимая потеря (дБ)	≤0,8
Изоляция (дБ)	≥18
Возвратные потери (дБ)	≥16
Рабочая температура (℃)	-45 ~ + 80
Интерфейс	WR12 с противовзводной системой UG-383/U

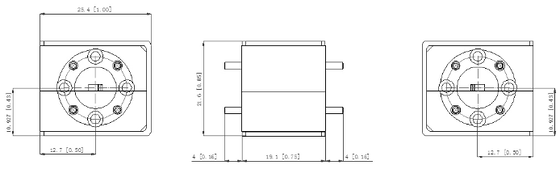

Размер (мм)	Как показано ниже
Мощность обработки	3 Вт/1 Вт
Соответствие ROHS	Да

75-80 ГГц WR-12 ИЗОЛАТОР ВАГОВОДНЫЙ ВН-WGISO-7580-WR12 0
