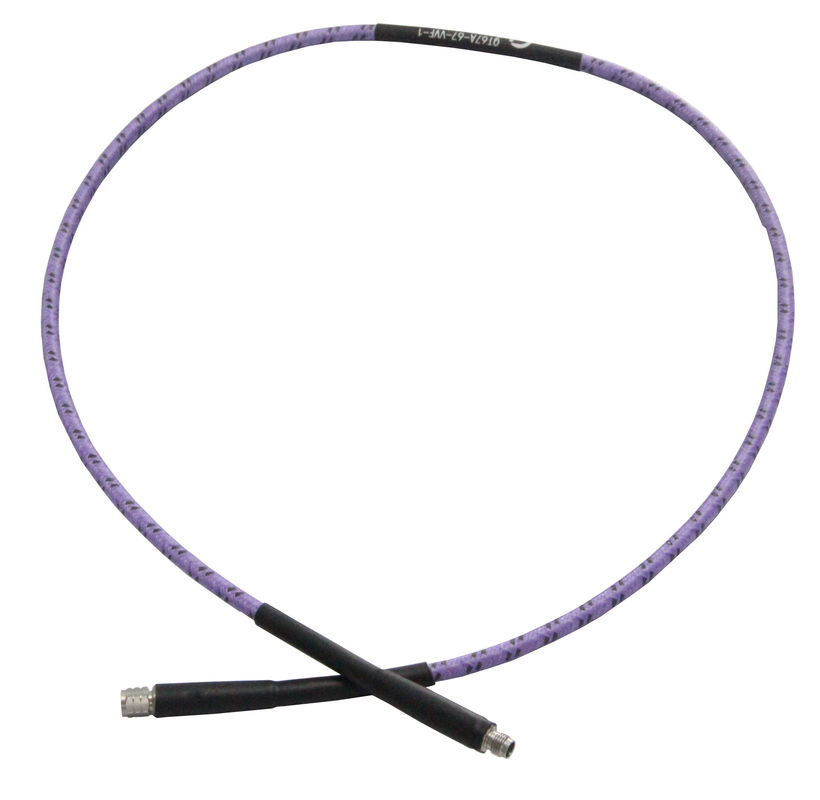

67G Коаксиальные радиочастотные испытательные кабели сборки 50 Ом импеданс
67G Сборки кабелей для испытаний высокой прочности
- Низкая потеря вставки
- Высокая власть
- Высокая стабильность фазы
Стабильность фазы и потери, длительный жизненный цикл
| Особенности: |
Применение: |
| *Низкая потеря вставки |
* Лабораторное исследование |
| * Высокая стабильность фазы |
* Авиатехника |
| * Высокая власть |
* Радар фазового массива |
| * Высокая долговечность |
* Спутниковая связь |
Электрические
| Частота: |
DC ~ 67 ГГц |
| Импеданс: |
50Ω |
| Скорость распространения: |
81% |
| Эффективность защиты: |
90 дБ в минуту. |
| Выдержка напряжения: |
500 В постоянного тока |
| Стабильность фазы*1: |
±7° |
| Стабильность амплитуды*1: |
± 0,05 дБ |
[1] радиус 50 мм, изгиб 360°
Механические
|
Радио изгиба без брони
(установка/повторная):
|
12 мм/24 мм минимум. |
|
Бронетанковый радиус изгиба
(установка/повторная):
|
30 мм/60 мм минимум. |
| Жизненный цикл изгиба: |
100,000 |
| Жизненный цикл спаривания*2: |
5,000 |
[2] Для разъемов 1,85 мм, 2,4 мм, 2,92 мм, 3,5 мм, только SMA.
Экологические
Ослабление и управление мощностью
| Частота (GHz) |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
18 |
26.5 |
33 |
40 |
50 |
67 |
| Ослабление*3(dB/100 м) |
64 |
91 |
130 |
161 |
187 |
210 |
232 |
288 |
355 |
400 |
445 |
503 |
594 |
| Средняя мощность*4(W) |
97 |
68 |
47 |
38 |
33 |
29 |
27 |
21 |
17 |
15 |
14 |
12 |
10 |
[3] VSWR:1.0; окружающая среда: +25°C (77°F); сырой кабель
[4] VSWR:1.0; окружающая среда: +40°C; уровень моря
Строительство
| Нет, нет, нет. |
Имя |
Размер (мм) |
Материал |
| 1 |
Внутренний проводник |
0.50 |
Медь серебритая |
| 2 |
Диэлектрический |
1.38 |
ПТФЕ низкой плотности |
| 3 |
Внутренний щит |
1.54 |
Серебряная медная лента |
| 4 |
Промежуточный слой |
1.82 |
ПТФЕ низкой плотности |
| 5 |
Внешний щит |
2.17 |
С серебром покрытая медная косуля |
| 6 |
Куртка |
2.40 |
ФПП |
| 7 ~ 9 |
Броня (необязательно) |
5.50 |
Композитные |
| 10 |
|
6.00 |
ПТФЕ |
Правила наименования соединителя:
V - 1,85 мм (67 ГГц, VSWR 1,5)
G - Mini-SMP (совместима с GPPO и SSMP, 65 ГГц, VSWR 1.8)
2 - 2,4 мм (50 ГГц, VSWR 1.4)
К - 2,92 мм (40 ГГц, VSWR 1,35)
A - SSMA (40 ГГц, VSWR 1,35)
P - SMP (40 ГГц, VSWR 1,35)
3 - 3,5 мм (33 ГГц, VSWR 1,35)
S - SMA (26,5 ГГц, VSWR 1,3)
Женский соединитель - Добавьте F после названия соединителя
Правый угол - добавить ∆R ∆ после названия разъема (увеличение VSWR на 0,1)
Как заказать
ВН67W-X-Y-Z
ВН:Vinncom
П, без брони: пустой.
X: частота в ГГц
Y: тип разъема
Z: длина в метрах
Примеры:
Чтобы заказать испытательный кабель VN67 с броней, DC-60GHz,1.85 мм мужчина до 1.85 мм женщина, 0,5 метра, укажите VN67P-60-VVF-0.5.
QT67 соединитель для спаривания
|
ВН-QCV-MG-T67-3
1.85 мм мужской, из нержавеющей стали
|
|
ВН-QCV-FG-T67-2
1.85 мм женская, из нержавеющей стали
|
|
Соединитель для спаривания QT67P
|
ВН-QCV-MG-T67P-4
1.85 мм мужской, из нержавеющей стали
|
|
ВН-QCV-FG-T67P-2
1.85 мм женская, из нержавеющей стали
|
|
