50G радиочастотные испытательные кабели
, Радиочастотные испытательные кабели для авионики
, Авиационная рф-свинца

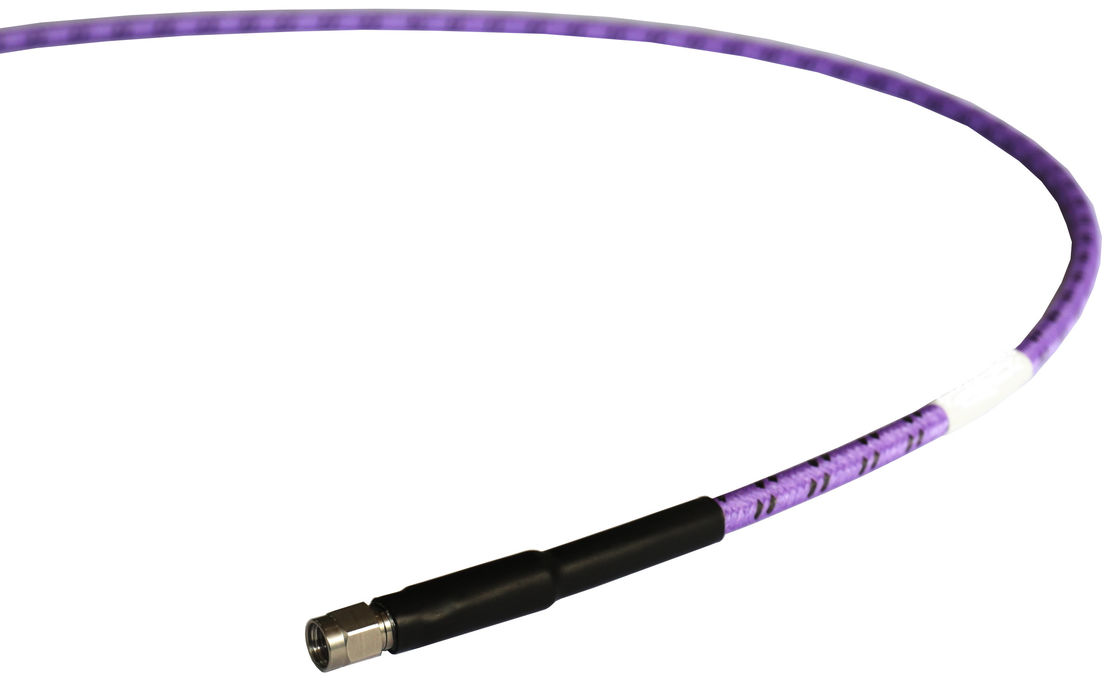

Высокопроизводительная авионика, радиочастотные испытательные кабели, сборы свинца 50G
Стабильная фаза и потеря, длительный жизненный цикл 50G высокопроизводительные испытательные кабельные сборы
- Низкая потеря вставки
- Высокая власть
- Высокая долговечность
Стабильность фазы и потери, длительный жизненный цикл
| Особенности: |
Применение: |
| * Низкая потеря вставки |
* Лабораторное исследование |
| * Высокая стабильность фазы |
* Авиатехника |
| * Высокая власть |
* Радар фазового массива |
| * Высокая долговечность |
* Спутниковая связь |
Электрические
| Частота: |
DC ~ 50 ГГц |
| Импеданс: |
50Ω |
| Скорость распространения: |
76% |
| Эффективность защиты: |
90 дБ в минуту. |
| Выдержка напряжения: |
500 В постоянного тока |
| Стабильность фазы*1: |
±7° |
| Стабильность амплитуды*1: |
± 0,05 дБ |
[1] радиус 50 мм, изгиб 360°
Механические
|
Радио изгиба без брони
(установка/повторная):
|
18 мм / 36 мм минимум. |
|
Бронетанковый радиус изгиба
(установка/повторная):
|
30 мм/60 мм минимум. |
| Жизненный цикл изгиба: |
100,000 |
| Жизненный цикл спаривания*2: |
5,000 |
[2] Для разъемов 2,4 мм, 2,92 мм, 3,5 мм, SMA, N только.
Экологические
Ослабление и управление мощностью
| Частота (GHz) |
1 |
2 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
40 |
50 |
| Ослабление*3(dB/100 м) |
48.1 |
68.3 |
83.9 |
119.4 |
138.4 |
155.2 |
173.4 |
210.2 |
257.1 |
319.2 |
359.2 |
| Средняя мощность*4(W) |
506 |
356 |
290 |
204 |
176 |
157 |
140 |
116 |
95 |
76 |
68 |
[3] VSWR:1.0; окружающая среда: +25°C (77°F); сырой кабель
[4] VSWR:1.0; окружающая среда: +40°C; уровень моря
Строительство
| Нет, нет, нет. |
Имя |
Размер (мм) |
Материал |
| 1 |
Внутренний проводник |
0.72 |
Медь серебритая |
| 2 |
Диэлектрический |
2.1 |
ПТФЕ низкой плотности |
| 3 |
Внутренний щит |
2.25 |
Серебряная медная лента |
| 4 |
Промежуточный слой |
2.55 |
ПТФЕ низкой плотности |
| 5 |
Внешний щит |
3.01 |
С серебром покрытая медная косуля |
| 6 |
Куртка |
3.60 |
ФПП |
| 7 ~ 9 |
Броня (необязательно) |
5.50 |
Композитные |
| 10 |
|
6.00 |
ПТФЕ |
Правила наименования соединителя:
2 - 2,4 мм (50 ГГц, VSWR 1.4)
К - 2,92 мм (40 ГГц, VSWR 1,25)
3 - 3,5 мм (33 ГГц, VSWR 1,35)
S - SMA (26,5 ГГц, VSWR 1,25)
N - N (18 ГГц, VSWR 1,25)
Женский соединитель - Добавьте F после названия соединителя
Правый угол - добавить ∆R ∆ после названия разъема ((ВЗВР увеличить на 0,1)
Как заказать
ВН50W-X-Y-Z
ВН:Vinncom
П, без брони: пустой.
X: частота в ГГц
Y: тип разъема
Z: длина в метрах
Коннектор для спаривания T50
|
VN-QC2-MG-T50-2
2.4 мм мужской, из нержавеющей стали
|
|
ВН-QC3-FG-T50-1
3.5 мм женская, из нержавеющей стали
|
|
|
ВН-QC2-FG-T50-1
2.4 мм женская, из нержавеющей стали
|
|
ВН-QCS-MG-T50-1
SMA мужской, из нержавеющей стали
|
|
|
ВН-QCK-MG-T50-1
2.92 мм мужской, из нержавеющей стали
|
|
ВН-QCS-FG-T50-1
SMA женская, из нержавеющей стали
|
|
|
ВН-QCK-FG-T50-1
2.92 мм женская, из нержавеющей стали
|
|
ВН-QCN-MG-T50-4
N женская, из нержавеющей стали
|
|
|
ВН-QC3-MG-T50-1
3.5 мм мужской, из нержавеющей стали
|
|
|
|
Соединитель для спаривания T50P
|
ВН-QC2-MG-T50P-4
2.4 мм мужской, из нержавеющей стали
|
|
ВН-QC3-MG-T50P-1
3.5 мм мужской, из нержавеющей стали
|
|
|
VN-QC2-FG-T50P-4
2.4 мм женская, из нержавеющей стали
|
|
ВН-QC3-FG-T50P-1
3.5 мм женская, из нержавеющей стали
|
|
|
ВН-QCK-MG-T50P-4
2.92 мм мужской, из нержавеющей стали
|
|
ВН-QCS-MG-T50P-3
SMA мужской, из нержавеющей стали
|
|
|
ВН-QCK-FG-T50P-3
2.92 мм женская, из нержавеющей стали
|
|
ВН-QCS-FG-T50P-1
SMA женская, из нержавеющей стали
|
|
|
ВН-QCN-MG-T50P-3
N мужской, из нержавеющей стали
|
|
|
|
