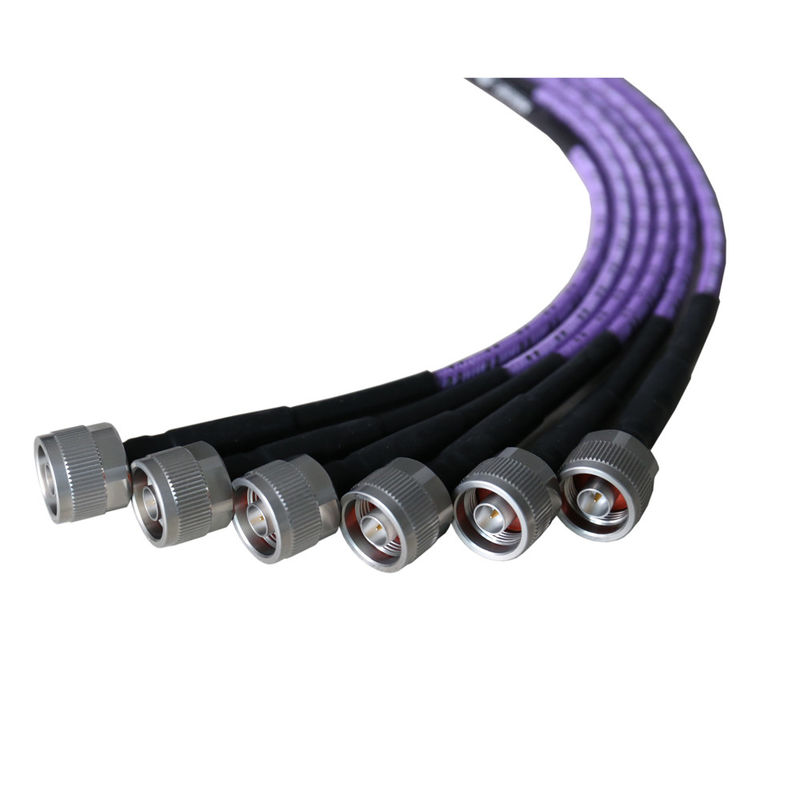

40G гибкий сигнал RF испытательные кабели VN280 высокая стабильность фазы
VN280 40G Высокая стабильность фазы Гибкий Альтернативный полутвердый кабель
- Широкополосная частота
- Стабильность фазы
- Низкий PIM
Гибкий, альтернативный полужесткому кабелю
| Особенности: |
Применение: |
| * Стабильность фазы |
* Радар фазового массива |
| * Низкий PIM |
* Взаимосоединение внутри и между оборудованием |
Электрические
| Частота: |
DC ~ 40 ГГц |
| Частота отключения: |
62 ГГц |
| Импеданс: |
50Ω |
| Скорость распространения: |
70% |
| Эффективность защиты: |
90 дБ в минуту. |
| Выдержка напряжения: |
500 В постоянного тока |
| Нет, нет, нет. |
Имя |
Размер (мм) |
Материал |
| 1 |
Внутренний проводник |
0.53 |
Медь серебритая |
| 2 |
Диэлектрический |
1.63 |
ПТФЕ |
| 3 |
Внутренний щит |
1.83 |
Серебряная медная лента |
| 4 |
Внешний щит |
2.18 |
С серебром покрытая медная косуля |
| 5 |
Куртка |
2.65 |
ФПП |
Механические
| Радиус изгиба (установка): |
130,0 мм |
| Радиус изгиба (повторяется): |
260,0 мм |
| Вес: |
22 г/м |
Ослабление и управление мощностью
| Частота (GHz) |
0.3 |
0.5 |
1 |
2.4 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
| Ослабление*1(dB/100 м) |
19.9 |
26.2 |
38.2 |
62.5 |
71.1 |
107.5 |
128.3 |
147.6 |
169.4 |
216.1 |
280.6 |
| Средняя мощность*2(W) |
512 |
423 |
290 |
177 |
156 |
103 |
86 |
75 |
65 |
51 |
39 |
Экологические
Правила наименования соединителя:
2 - 2,4 мм (40 ГГц, VSWR 1,35)
К - 2,92 мм (40 ГГц, VSWR 1,35)
P - SMP (26,5 ГГц, VSWR 1,3)
A - SSMA (26,5 ГГц, VSWR 1,3)
S - SMA (26,5 ГГц, VSWR 1,3)
G - Mini-SMP (совместима с GPPO и SSMP, 18GHz, VSWR 1.3)
N - N (18 ГГц, VSWR 1,25)
X - MMCX (6GHz, VSWR 1.3)
M - MCX (6GHz, VSWR 1.3)
B - BNC (4 ГГц, VSWR 1.4)
D - SMB (4 ГГц, VSWR 1,25)
Женский соединитель - Добавьте F после названия соединителя
Правый угол - добавить ∆R ∆ после названия разъема (увеличение VSWR на 0,1)
