Name: 15 ГГц WR-62 ДУПЛЕКСЕР
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: ВН-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

минимальный заказ:	5 шт.
Цена:	negotiable
Способ оплаты:	Л/К, Д/А, Д/П, Т/Т
Вместимость поставки:	500

Детальная информация

Характер продукции

Детальная информация

Место происхождения

Китай

Фирменное наименование

Vinncom

Сертификация

ISO 9000 ROHS

Номер модели

ВН-WGD-15-WR62

Номер детали:

ВН-WGD-15-WR62

Равочая частота (GHz):

Равномерность (дБ):

≤0.5dB

Изоляция (от канала L до канала H):

≥70 дБ

Возвращение потери (DB):

≥18dB

Вносимая потеря (dB):

≤1,4 дБ

Интерфейс:

ВР62 (БДЖ140)

Характер продукции

15ГГц ВОЛНОВОДНЫЙ ДУПЛЕКСЕР WR-62

Защищает чувствительные приемники от высокомощной энергии передатчика
Улучшает чувствительность системы за счет снижения утечки передатчика в приемник
Диапазон частот от 1 ГГц до 110 ГГц+

ВОЛНОВОГО ДУПЛЕКСЕРА обеспечивает высокую изоляцию между портами передатчика и приемника, предотвращая повреждение чувствительного входного каскада приемника высокомощным сигналом передатчика.
В ВОЛНОВОГО ДУПЛЕКСЕРА на основе циркулятора устройство использует ВОЛНОВОЙ ЦИРКУЛЯТОР с двумя полосовыми фильтрами, подключенными к двум портам — циркулятор направляет энергию передатчика на антенну, а энергию приемника с антенны — на приемник.
В ВОЛНОВОГО ДУПЛЕКСЕРА на основе фильтров (с использованием магического Т или Т-образного соединения) сигналы передатчика и приемника разделяются частотно-селективными фильтрами; фильтр передатчика пропускает только полосу передатчика на антенну, а фильтр приемника пропускает только полосу приемника с антенны.

Подключите приемник к порту Rx –
Подключите вход приемника или малошумящего усилителя к порту Rx ВОЛНОВОГО ДУПЛЕКСЕРА.

Согласуйте типы фланцев –
ВОЛНОВОГО ДУПЛЕКСЕРА требуется одинаковый тип фланца (UG, CPR, крышка или дроссель) на всех трех портах, как и у подключенных волноводных компонентов.

Проверьте назначения частот –
ВОЛНОВОГО ДУПЛЕКСЕРА заводской настройки для определенных полос частот передатчика и приемника; убедитесь, что частоты вашей системы соответствуют спецификациям ВОЛНОВОГО ДУПЛЕКСЕРА.

Номер детали	VN-WGD-15-WR62
Рабочая частота (ГГц)	15
Неравномерность (дБ)	≤0.5dB
Изоляция (L-канал к H-каналу)	≥70dB
Обратные потери (дБ)	≥18dB
Вносимые потери (дБ)	≤1.4dB
Интерфейс	WR62 (BJ140)

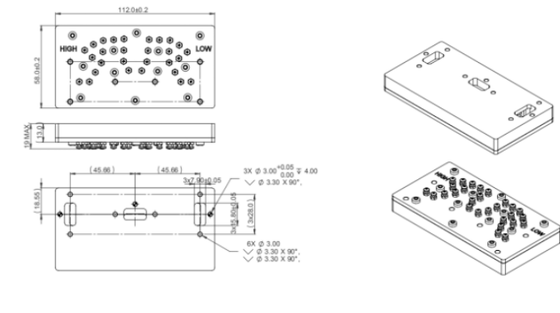

Размеры (мм)	Как показано ниже
Рабочая влажность	5-95%
Рабочая температура ( °C )	-40 ~ +80
Соответствие ROHS	Да
