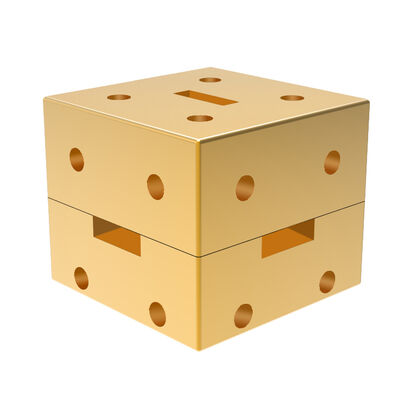

Name: 22-33 ГГц WR-34 WAVEGUIDE MAGIC T
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: ВН-РГМТ-2233-WR34
Price: 414.00 USD
Availability: InStock

минимальный заказ:	5 шт.
цена:	negotiable
Способ оплаты:	Л/К, Д/А, Д/П, Т/Т
Вместимость поставки:	500

Детальная информация

Характер продукции

Детальная информация

Место происхождения

Китай

Фирменное наименование

Vinncom

Сертификация

ISO 9000 ROHS

Номер модели

ВН-РГМТ-2233-WR34

Номер детали:

ВН-РГМТ-2233-WR34

Равочая частота (GHz):

22-33

Вносимая потеря (dB):

1,3:1 (типичная поверхность)

КСВР E-самолет:

1,5:1 (типичная поверхность)

Симметрия (дБ):

±0.4

Изоляция (dB):

≥30

Выделить:

22-33 ГГц WR-34 волновода волшебный T

WR-34 волновода волшебный T с гарантией

волноводная магия T для применения в радиочастотных системах

Характер продукции

22-33 ГГц ВОЛНОВОДНЫЙ МАГИЧЕСКИЙ Т-ПЕРЕСЕЧЕНИЕ

Стабильная работа при изменении температуры и вибрации
Обеспечивает моноимпульсное радиолокационное слежение (суммарные/дельта каналы)
Пассивное устройство – не требует внешнего питания

Сумматоры и делители мощности –
A ВОЛНОВОДНОГО МАГИЧЕСКОГО Т-ПЕРЕСЕЧЕНИЯравномерно делит сигнал высокой мощности на два пути или объединяет два сигнала в один.
Сбалансированные смесители –
A ВОЛНОВОДНОГО МАГИЧЕСКОГО Т-ПЕРЕСЕЧЕНИЯобъединяет сигнал гетеродина (LO) и радиочастотный сигнал (RF) в архитектуре смесителя с подавлением зеркального канала.
Фазовые компараторы и детекторы –
A ВОЛНОВОДНОГО МАГИЧЕСКОГО Т-ПЕРЕСЕЧЕНИЯсравнивает разность фаз между двумя входными сигналами на коллинеарных портах.
Подключите источник к Н-порту –
Для деления мощности в фазе подайте входной сигнал на Н-порт ВОЛНОВОДНОГО МАГИЧЕСКОГО Т-ПЕРЕСЕЧЕНИЯ.
Используйте коллинеарные порты в качестве выходов –
Два коллинеарных порта ВОЛНОВОДНОГО МАГИЧЕСКОГО Т-ПЕРЕСЕЧЕНИЯслужат сбалансированными выходами, каждый из которых получает половину входной мощности.

Номер детали	VN-WGMT-2233-WR34
Рабочая частота ( ГГц )	22-33
КСВ по Н-плоскости	1.3:1 (Типичное значение)
КСВ по Е-плоскости	1.5:1 (Типичное значение)
Симметрия (дБ)	±0.4
Изоляция (дБ)	≥30
Интерфейс	WR34 (BJ260)
Размеры (мм)	Как показано ниже
Полоса пропускания	ПОЛНАЯ
Соответствие ROHS	Да

22-33 ГГц WR-34 WAVEGUIDE MAGIC T
