698-3800 МГц 2in2out 4.3-10 F/NF/Din F Гибридный соединитель

Name: 698-3800 МГц 2in2out 4.3-10 F/NF/Din F Гибридный соединитель
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-OXx
Price: 414.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Vinncom

Сертификация: RoHS/ISO9000

Номер модели: VN-HC2x2-0738-OXx

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                      Комбинатор радиочастотных антенн 3800 МГц, Комбинатор радиочастотных антенн 698 МГц, Гибридная сцепка 500 Вт


Равочая частота (MHz):	698-3800	Импеданс (Омм):	50
Взрыв:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -160
Мощность обработки (Ватт, максимум):	500 (n: 300)	Пиковая сила (ватт, максимальные):	1500 (n: 1200)

Равочая частота (MHz):	698-3800
Импеданс (Омм):	50
Взрыв:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -160
Мощность обработки (Ватт, максимум):	500 (n: 300)
Пиковая сила (ватт, максимальные):	1500 (n: 1200)

Описание

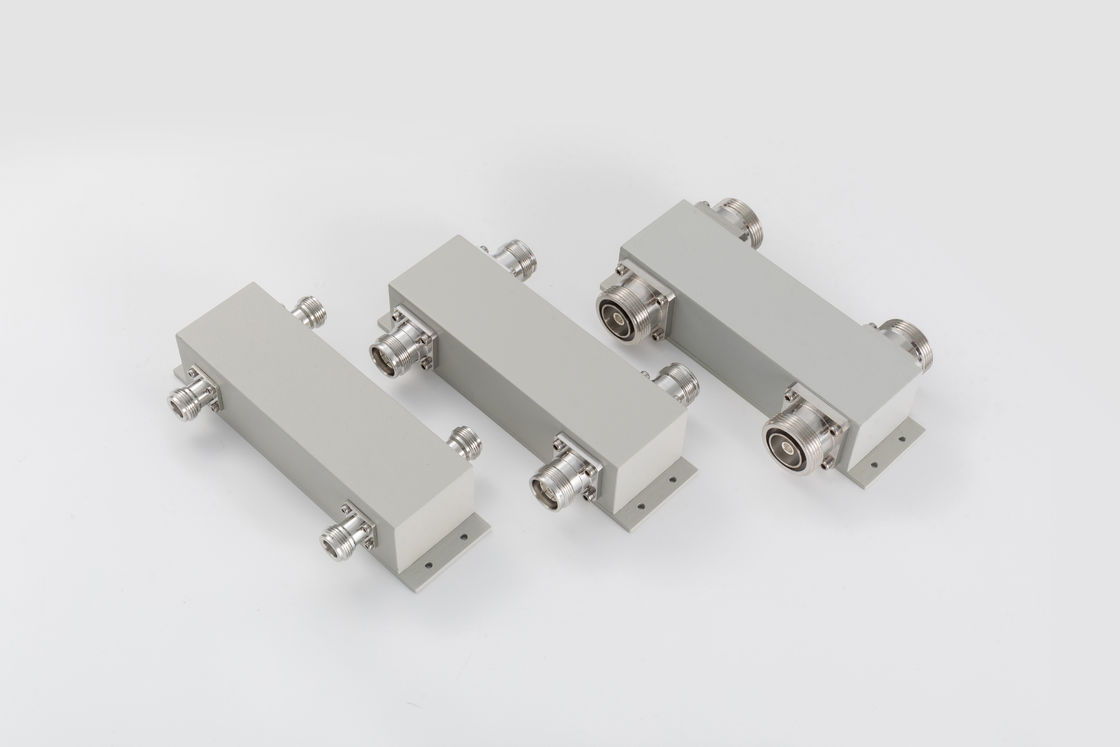

698-3800 МГц 2in2out 4.3-10 F/NF/Din F Гибридный соединитель

698-3800 МГц 2in2out 4.3-10 F/NF/Din F Гибридный соединитель

Широкая полоса
Переносные для установки
Хорошая VSWR во всех портах

- Что?VN-HC2x2-0738-OP-xxx.pdf

VN-HC2x2-0738-OD-xxx.pdf

VN-HC2x2-0738-ON-xxx.pdf

Номер части	VN-HC2x2-0738-OP
Операционная частота (MHz)	698-3800
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	3.0±0.9
Потеря вставки (dB)	3.7
Изоляция (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-150 / -160
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина	4.3-10 Женщина	DIN Женщина
Мощность обработки (Ватт, максимум)	500 ((N:300)
Пиковая мощность (Ватт, максимум)	1500 ((N:1200)
Размер (мм) ((L×W×H, исключая разъединитель)	141 × 44 × 38
Чистая масса (г)	615 ± 20	685 ± 20	880 ± 20
Размеры упаковки (мм,L×W×H)	170 × 100 × 40
Упаковка Картон Размер (мм,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110
Соответствие требованиям ROHS	Да, да.

Гибридный комбинатор используется для разделения и комбинирования радиочастотных сигналов. Он связан с гибридом 3 дБ, который основан на линиях передачи ПКБ или гибриде диэлектрического 3 дБ,и чаще всего используется в качестве комбинатора в распределенной антенной системе ((DAS).
