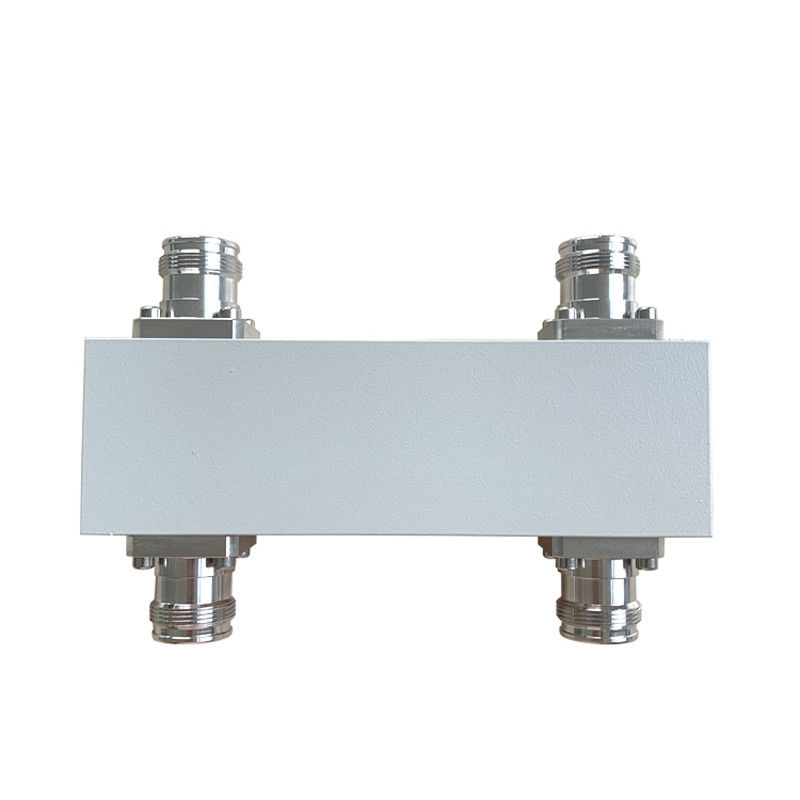

500-4000 МГц 2in 2out 4,3-10F Гибридный соединитель
500-4000 МГц 2in 2out 4,3-10F Гибридный соединитель
500-4000 МГц 2in 2out 4,3-10F Гибридный соединитель
500-4000 МГц 2in 2out 4,3-10F Гибридный соединитель
500-4000 МГц 2in 2out 4,3-10F Гибридный соединитель

500-4000 МГц 2in 2out 4,3-10F Гибридный соединитель

Детали продукта

Место происхождения: Китай

Фирменное наименование: Vinncom

Сертификация: ROHS ISO9000

Номер модели: VN-HC2x2-05538-OP

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Поставка способности: 500pcs в день

Получите самую лучшую цену
Контакт теперь

Спецификации

Описание
Спецификации
Выделить:

-163 дБc ПИМ 3 дБ гибридный соединитель

,

Гибридный соединитель мощностью 500 Вт 3 дБ

,

Гибрид 2х2 с широкой полосой 90 градусов

Применение:
Как такой же combiner диапазона
Изоляция высоты:
типично 25db
НИЗКОЕ VSWR:
1,15 (максимальный)
Коннектор:
4.3-10 женский
OEM/ODM:
Приемлемо
Цвет:
на заказ
PIM:
-153dbc -163dbc @43dbm*2
Применение:
Как такой же combiner диапазона
Изоляция высоты:
типично 25db
НИЗКОЕ VSWR:
1,15 (максимальный)
Коннектор:
4.3-10 женский
OEM/ODM:
Приемлемо
Цвет:
на заказ
PIM:
-153dbc -163dbc @43dbm*2
Описание
500-4000 МГц 2in 2out 4,3-10F Гибридный соединитель

550-3800 МГц 4.3-10 женский низкий PIM 3dB гибридный комбайнер DAS



  • Хорошая PIM до -163@43dBm*2
  • Хорошие потери при возврате
  • Высокая изоляция



                                                              VN-HC2x2-0540-OP-xxx.pdf

Номер части VN-HC2x2-05538-OP
Операционная частота (MHz) 550 - 3800
Импеданс (Омм) 50
VSWR 1.25
Сцепление (dB) 3±1
Потеря вставки (dB) 3±1
Изоляция (dB) 23
IM3 (dBc @ 2×43dBm) -153/-163
Применение Внутри и снаружи
Степень защиты IP65
Рабочая температура (°C) -40 ~ + 80
Интерфейс 4.3-10 Женщина
Мощность обработки (Ватт, максимум) 500
Пиковая мощность (Ватт, максимум) 1500
Размер (мм) ((L×W×H, исключая разъединитель) 140.6*44*34.5
Чистая масса (г) 715
Масса упаковки (кг/шт) 15.4/20
Размеры упаковки (мм,L×W×H) 170*100*40
Упаковка Картон Размер (мм,L×W×H) 520*360*105
Соответствие требованиям ROHS Да, да.



500-4000 МГц 2in 2out 4,3-10F Гибридный соединитель 0



Гибридные соединители - это специальный случай четырехпортового направленного соединителя, который предназначен для распределения мощности на 3 дБ (равное).и гибриды 180 градусов.

Vinncom имеет различные конструкции гибридных сцеплений на основе микро-полоски, воздушно-диэлектрической и тонкой пленки, волновода и т.д.

Гибридные соединители широко используются как направленные 3db соединители с одним конечным портом, также могут использоваться как комбинаторы 2 в 2 и 2 в 1.

Для некоторых применений гибридные сцепления могут быть объединены в матрицу, например, 4in 4out, 3in 3out и т.д.

Vinncom поставляет множество различных диапазонов частот для гибридной сцепки и широко используется в системах DAS и испытаний.
