698-2700 МГц 2 в 2 гибридный соединитель PIM -150/-160

Name: 698-2700 МГц 2 в 2 гибридный соединитель PIM -150/-160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0727-Ox-XXX
Price: 414.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Vinncom

Сертификация: RoHS/ISO9000

Номер модели: VN-HC2x2-0727-Ox-XXX

Условия оплаты & доставки

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          698-2700 МГц гибридные соединители, Гибридный соединитель 2 в 3 дБ, 2 из 3 дБ гибридный соединитель


Равочая частота (MHz):	698-2700	Импеданс (Омм):	50
Взрыв:	1.2	Соединение (dB):	3±0.8
Вносимая потеря (db):	±3.6	Изоляция (dB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

Равочая частота (MHz):	698-2700
Импеданс (Омм):	50
Взрыв:	1.2
Соединение (dB):	3±0.8
Вносимая потеря (db):	±3.6
Изоляция (dB):	25
IM3 (dBc @ 2×43dBm):	-150/-160

Описание

698-2700 МГц 2 в 2 гибридный соединитель PIM -150/-160

698-2700 МГц 2 в 2 выходы гибридный соединитель PIM-150/-160

Хорошая VSWR во всех портах
Высокая изоляция
Хорошие потери при возврате

Номер части	ВН-HC2x2-0727-Ox-XXX
Операционная частота (MHz)	698-2700
Импеданс (Омм)	50
VSWR	1.2
Сцепление (dB)	3±0.8
Потеря вставки (dB)	±3.6
Изоляция (dB)	25
IM3 (dBc @ 2×43dBm)	-150/-160
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина/4.3-10 Женщина/DIN Женщина
Мощность обработки (Ватт, максимум)	500 ((N:300)
Пиковая мощность (Ватт, максимум)	.1500 ((N:1200)
Размер (мм) ((L×W×H, исключая разъединитель)	127X44X25	127X44X31	127X44X38
Чистая масса (г)	385± 20%	565± 20%	810± 20%
Размеры упаковки (мм,L×W×H)	165X87X35	170х100х40	170х100х40
Упаковка Картон Размер (мм,L×W×H)	460X350X195	520X360X110	520X360X110

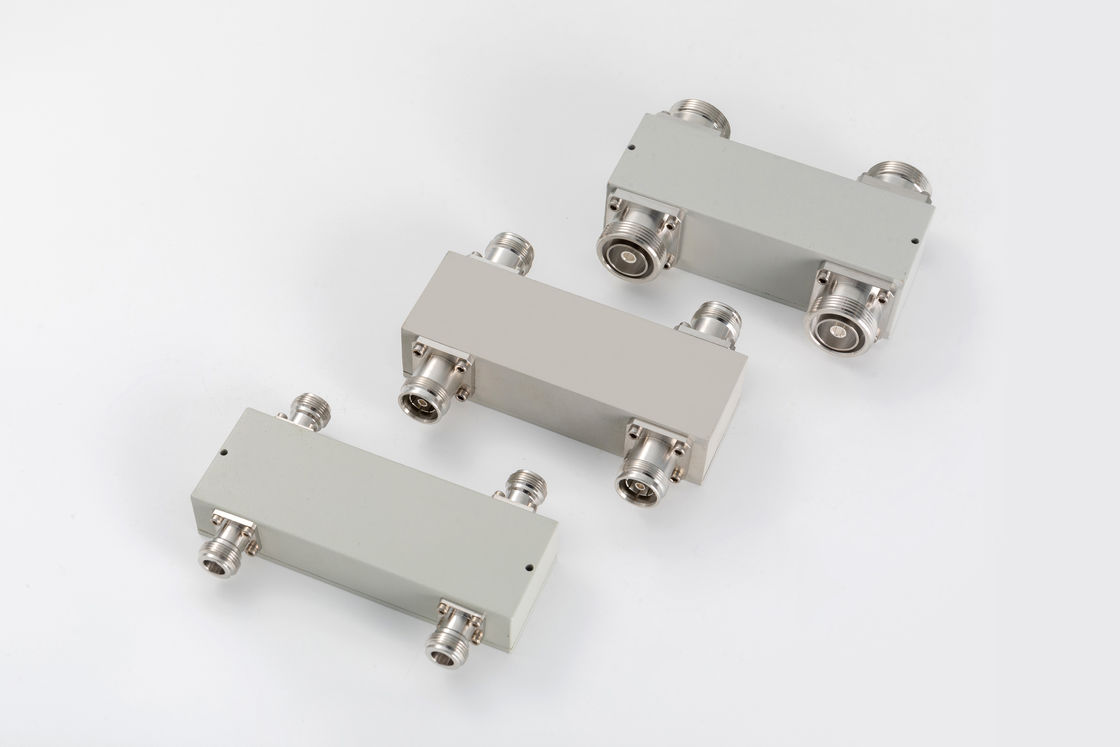

698-2700 МГц 2 в 2 гибридный соединитель PIM -150/-160 0

Гибриды бывают двух типов, гибриды 90 градусов или квадратуры, и гибриды 180 градусов.

Vinncom имеет различные конструкции гибридных сцеплений на основе микро-полоски, воздушно-диэлектрической и тонкой пленки, волновода и т.д.

Гибридные соединители широко используются как направленные 3db соединители с одним конечным портом, также могут использоваться как комбинаторы 2 в 2 и 2 в 1.

Для некоторых применений гибридные сцепления могут быть объединены в матрицу, например, 4in 4out, 3in 3out и т.д.

Vinncom поставляет множество различных диапазонов частот для гибридной сцепки и широко используется в системах DAS и испытаний.
