698-3800 МГц 2in 2out гибридный соединитель / 2: 2 Комбинатор PIM -150 / -160

продукты

Комбинатор радиочастотных антен

Разделитель мощности радиочастотного тока

Испытательный кабель и прыжок

Контакт США

sales@vinncom.com

+8617755151077

Контакт теперь

698-3800 МГц 2in 2out гибридный соединитель / 2: 2 Комбинатор PIM -150 / -160

MOQ:	5 шт.
цена:	VN-HC2x2-035052-ON-xxx
payment method:	L/C, D/A, D/P, T/T

Detail Information

Характер продукции

Detail Information

Место происхождения

Китай

Фирменное наименование

Vinncom

Сертификация

RoHS/ISO9000

Номер модели

VN-HC2x2-0738-OX

Номер части:

VN-HC2x2-0738-OX

Импеданс (Омм):

Равочая частота (MHz):

698-3800

Взрыв:

≤1.25

Соединение (dB):

3.0±0.9

Выделить:

Гибридный соединитель 698-3800 МГц

Гибридная сцепка 2 в 2

698-3800 МГц гибридные соединители

Характер продукции

698-3800 МГц 2in 2out гибридный соединитель / 2: 2 Комбинатор PIM -150 / -160

Высокая изоляция
Хорошая PIM до -160@43dBm*2
Хорошая плоскость

VN-HC2x2-0738-OD-xxx.pdf

VN-HC2x2-0738-ON-xxx.pdf

VN-HC2x2-0738-OP-160.pdf

Номер части	VN-HC2x2-0738-OX
Операционная частота (MHz)	698-3800
Импеданс (Омм)	50
VSWR	≤ 1.25
Сцепление (dB)	3.0±0.9
Потеря вставки (dB)	3.7
Изоляция (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-150 / -160
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина/4.3-10 Женщина/DIN Женщина
Мощность обработки (Ватт, максимум)	500 ((N:300)
Пиковая мощность (Ватт, максимум)	1500 ((N:1200)
Размер (мм) ((L×W×H, исключая разъединитель)	141 × 44 × 38	170 × 100 × 40	170 × 100 × 40
Чистая масса (г)	615 ± 20	685 ± 20	880 ± 20
Размеры упаковки (мм,L×W×H)	170 × 100 × 40	170 × 100 × 40	170 × 100 × 40
Упаковка Картон Размер (мм,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110

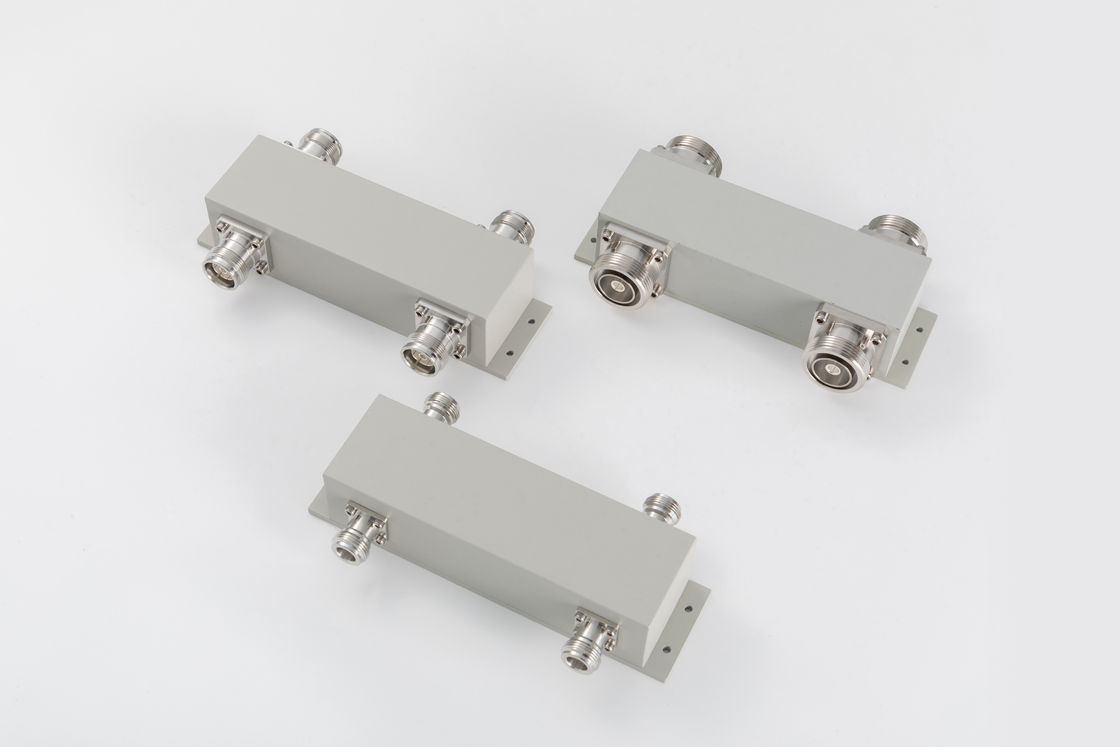

698-3800 МГц 2in 2out гибридный соединитель / 2: 2 Комбинатор PIM -150 / -160 0

Гибридные соединители - это специальный случай четырехпортового направленного соединителя, который предназначен для распределения мощности на 3 дБ (равное).и гибриды 180 градусов.

Vinncom имеет различные конструкции гибридных сцеплений на основе микро-полоски, воздушно-диэлектрической и тонкой пленки, волновода и т.д.

Гибридные соединители широко используются как направленные 3db соединители с одним конечным портом, также могут использоваться как комбинаторы 2 в 2 и 2 в 1.

Для некоторых применений гибридные сцепления могут быть объединены в матрицу, например, 4in 4out, 3in 3out и т.д.

Vinncom поставляет множество различных диапазонов частот для гибридной сцепки и широко используется в системах DAS и испытаний.
