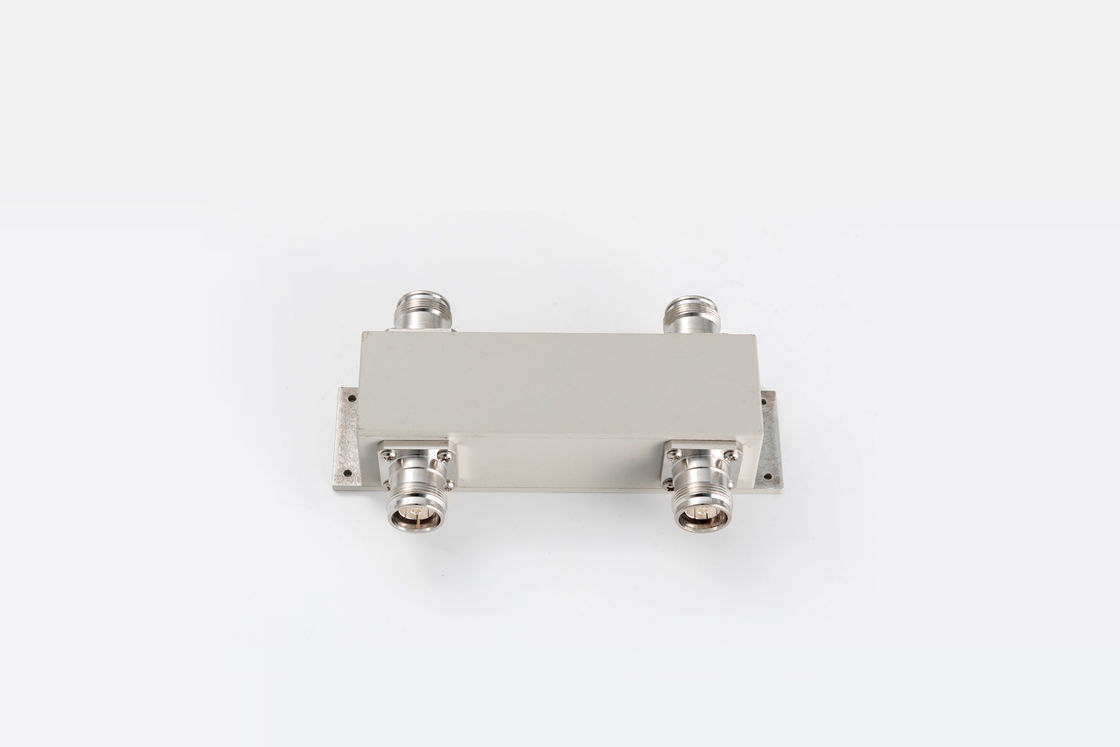

Гибридный соединитель на частоте 550-6000 МГц 2in2out 4.3-10F/NF
Гибридный соединитель на частоте 550-6000 МГц 2in2out 4.3-10F/NF
Гибридный соединитель на частоте 550-6000 МГц 2in2out 4.3-10F/NF
Гибридный соединитель на частоте 550-6000 МГц 2in2out 4.3-10F/NF
Гибридный соединитель на частоте 550-6000 МГц 2in2out 4.3-10F/NF
Гибридный соединитель на частоте 550-6000 МГц 2in2out 4.3-10F/NF

Гибридный соединитель на частоте 550-6000 МГц 2in2out 4.3-10F/NF

Детали продукта

Место происхождения: китайский

Фирменное наименование: Vinncom

Сертификация: RoHS/ISO9000

Номер модели: VN-HC2x2-05560-OXx

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Получите самую лучшую цену
Контакт теперь

Спецификации

Описание
Спецификации
Выделить:

Гибридный соединитель 550-6000 МГц

,

Гибридная сцепка PIM -150

,

N женская гибридная сцепка

Равочая частота (MHz):
550-6000
Соединение (dB):
3
Изоляция (dB):
20
IM3 (dBc @ 2×43dBm):
-150/-160
Применение:
Внутри и снаружи
Взрыв:
1,35
Равочая частота (MHz):
550-6000
Соединение (dB):
3
Изоляция (dB):
20
IM3 (dBc @ 2×43dBm):
-150/-160
Применение:
Внутри и снаружи
Взрыв:
1,35
Описание
Гибридный соединитель на частоте 550-6000 МГц 2in2out 4.3-10F/NF

Гибридный соединитель 550-6000 МГц PIM -150/-160 N Женщина/4.3-10 Женщина Для DAS



  • Хорошие потери при возврате
  • Широкая полоса
  • Высокая направленность



 VN-HC2x2-05560-OP-xxx.pdf

 VN-HC2x2-05560-ON-xxx.pdf

Номер части ВН-HC2x2-05560-Ox-XXX
Операционная частота (MHz) 550-6000
Импеданс (Омм) 50
VSWR 1.35
Сцепление (dB) 3
Потеря вставки (dB) ±1.4
Изоляция (dB) 20
IM3 (dBc @ 2×43dBm) -150/-160
Применение Внутри и снаружи
Степень защиты IP65
Рабочая температура (°C) -40 ~ + 80
Интерфейс N Женщина/4.3-10 Женщина
Мощность обработки (Ватт, максимум) 500 ((N:300)
Пиковая мощность (Ватт, максимум) 1500 ((N:1200)
Размер (мм) ((L×W×H, исключая разъединитель) 131х40х38.4 131х40х38.4
Чистая масса (г) 600± 5% 600± 5%
Размеры упаковки (мм,L×W×H) 170х100х40 170х100х40
Упаковка Картон Размер (мм,L×W×H) 520X360X105 520X360X105
Соответствие требованиям ROHS Да, да.



Гибридный соединитель на частоте 550-6000 МГц 2in2out 4.3-10F/NF 0Гибридный соединитель на частоте 550-6000 МГц 2in2out 4.3-10F/NF 1



Гибридные соединители - это специальный случай четырехпортового направленного соединителя, который предназначен для распределения мощности на 3 дБ (равное).и гибриды 180 градусов.

Vinncom имеет различные конструкции гибридных сцеплений на основе микро-полоски, воздушно-диэлектрической и тонкой пленки, волновода и т.д.

Гибридные соединители широко используются как направленные 3db соединители с одним конечным портом, также могут использоваться как комбинаторы 2 в 2 и 2 в 1.

Для некоторых применений гибридные сцепления могут быть объединены в матрицу, например, 4in 4out, 3in 3out и т.д.

Vinncom поставляет множество различных диапазонов частот для гибридной сцепки и широко используется в системах DAS и испытаний.
