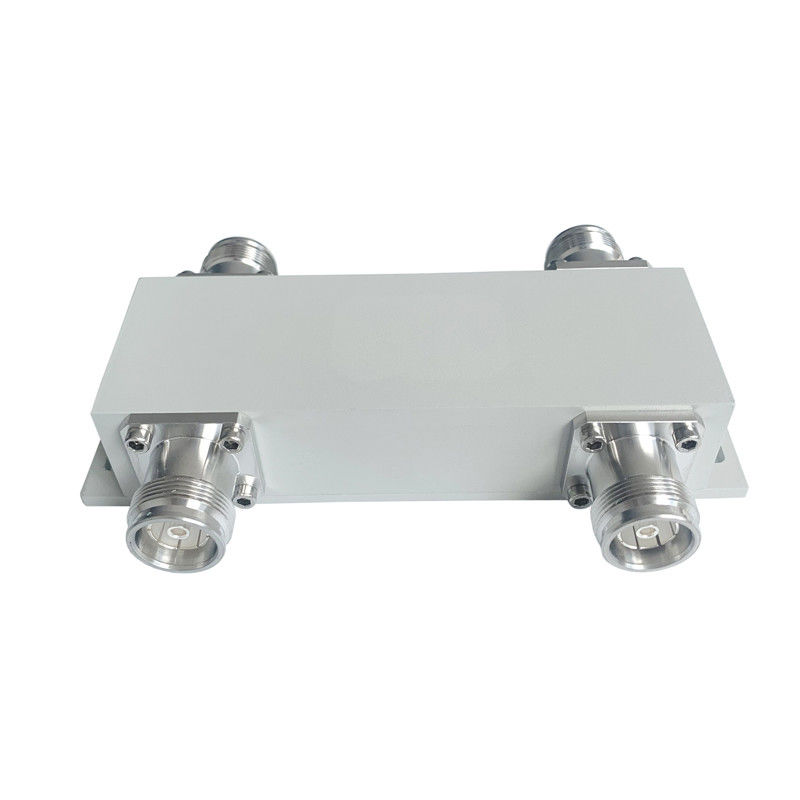

698-2700МГц 2in2out 4,3-10F Гибридная сцепка

Name: 698-2700МГц 2in2out 4,3-10F Гибридная сцепка
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2X2-0727-OP
Price: 414.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Vinncom

Сертификация: ROHS ISO9000

Номер модели: VN-HC2X2-0727-OP

Условия оплаты & доставки

Количество мин заказа: 5 шт.

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Поставка способности: 500pcs в день

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Гибридный соединитель 500 Вт, - 160 дБс гибридный соединитель, Гибридный комбайнер с низким уровнем PIM


Применение:	Как такой же combiner диапазона	Изоляция высоты:	типично 25db, 30 (максимальное)
НИЗКОЕ VSWR:	1,15 (максимальный)	Коннектор:	4.3-10 женский
OEM/ODM:	Приемлемо	Цвет:	на заказ
PIM:	153dbc 163dbc@43dbm *2

Применение:	Как такой же combiner диапазона
Изоляция высоты:	типично 25db, 30 (максимальное)
НИЗКОЕ VSWR:	1,15 (максимальный)
Коннектор:	4.3-10 женский
OEM/ODM:	Приемлемо
Цвет:	на заказ
PIM:	153dbc 163dbc@43dbm *2

Описание

698-2700МГц 2in2out 4,3-10F Гибридная сцепка

698-2700МГц 2in2out 4,3-10F Гибридная сцепка

Высокая изоляция
Низкий PIM -163dBc@43dBm*2
Переносные для установки

VN-HC2x2-0727-OP-xxx.pdf

Номер части	VN-HC2x2-0727-OP
Операционная частота (MHz)	698-2700
Импеданс (Омм)	50
VSWR	≤ 1.20
Сцепление (dB)	3.0±0.8
Потеря вставки (dB)	3.6
Изоляция (dB)	≥ 25
IM3 (dBc @ 2×43dBm)	-153 / -163
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	4.3-10 Женщина
Мощность обработки (Ватт, максимум)	500
Пиковая мощность (Ватт, максимум)	1500
Размер (мм) ((L×W×H, исключая разъединитель)	127 × 44 × 31
Чистая масса (г)	565 ± 20
Размеры упаковки (мм,L×W×H)	170 × 100 × 40
Упаковка Картон Размер (мм,L×W×H)	520 × 360 × 110
Соответствие требованиям ROHS	Да, да.

Гибридные соединители - это специальный случай четырехпортового направленного соединителя, который предназначен для распределения мощности на 3 дБ (равное).и гибриды 180 градусов.

Vinncom имеет различные конструкции гибридных сцеплений на основе микро-полоски, воздушно-диэлектрической и тонкой пленки, волновода и т.д.

Гибридные соединители широко используются как направленные 3db соединители с одним конечным портом, также могут использоваться как комбинаторы 2 в 2 и 2 в 1.

Для некоторых применений гибридные сцепления могут быть объединены в матрицу, например, 4in 4out, 3in 3out и т.д.

Vinncom поставляет множество различных диапазонов частот для гибридной сцепки и широко используется в системах DAS и испытаний.
