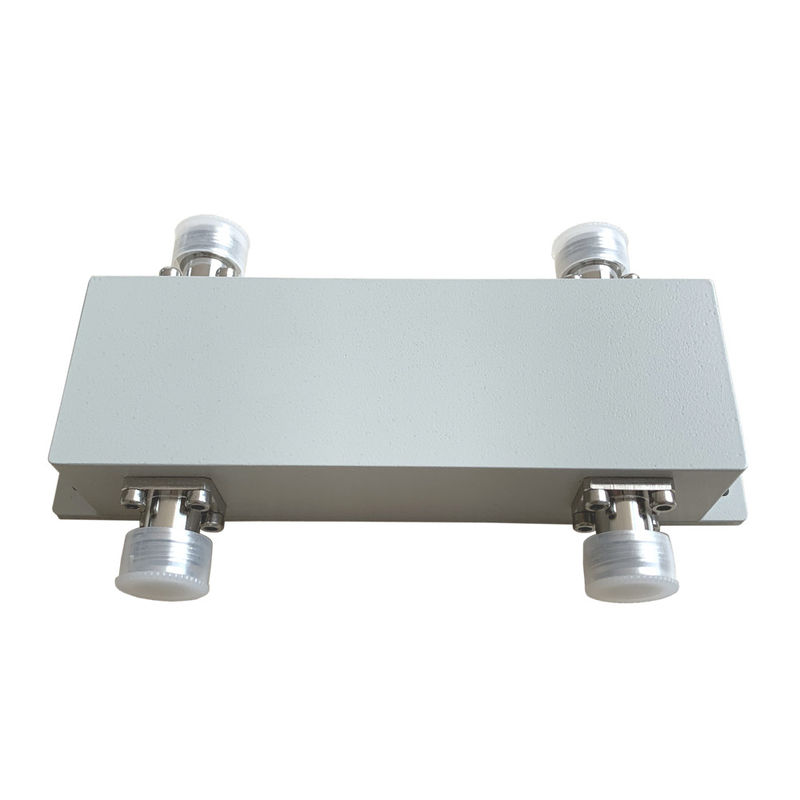

550-2700 МГц 300w 2in 2out 3dB гибридный соединитель

Name: 550-2700 МГц 300w 2in 2out 3dB гибридный соединитель
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05527-ON
Price: 414.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: Vinncom

Сертификация: ROHS ISO9000

Номер модели: VN-HC2x2-05527-ON

Условия оплаты & доставки

Количество мин заказа: 10

Цена: negotiable

Условия оплаты: L/C, D/A, D/P, T/T

Поставка способности: 500pcs в день

Получите самую лучшую цену

Контакт теперь

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                      Гибридный соединитель 3 дБ., Гибридный соединитель мощностью 300 Вт 3 дБ, Гибридная связка высокой мощности 550 МГц


Применение:	Как такой же combiner диапазона	Изоляция высоты:	типично 25db, 30 (максимальное)
НИЗКОЕ VSWR:	1,15 (максимальный)	Коннектор:	N Женский
OEM/ODM:	Приемлемо	Цвет:	на заказ

Применение:	Как такой же combiner диапазона
Изоляция высоты:	типично 25db, 30 (максимальное)
НИЗКОЕ VSWR:	1,15 (максимальный)
Коннектор:	N Женский
OEM/ODM:	Приемлемо
Цвет:	на заказ

Описание

550-2700 МГц 300w 2in 2out 3dB гибридный соединитель

550-2700 МГц N женский низкий PIM 3dB гибридный комбайнер DAS

Хорошая PIM до -163@43dBm*2
Хорошие потери при возврате
Высокая изоляция

VN-HC2x2-05527-ON-xxx.pdf

Номер части	ВН-HC2x2-05527-ON
Операционная частота (MHz)	550-2700
Импеданс (Омм)	50
VSWR	1.25
Сцепление (dB)	3
Потеря вставки (dB)	±0.7
Изоляция (dB)	25
IM3 (dBc @ 2×43dBm)	-153/-163
Применение	Внутри и снаружи
Степень защиты	IP65
Рабочая температура (°C)	-40 ~ + 80
Интерфейс	N Женщина
Мощность обработки (Ватт, максимум)	300
Пиковая мощность (Ватт, максимум)	1200
Размер (мм) ((L×W×H, исключая разъединитель)	135.6X45X32
Чистая масса (г)	535
Масса упаковки (кг/шт)	11.8/20
Размеры упаковки (мм,L×W×H)	170х100х40
Упаковка Картон Размер (мм,L×W×H)	520X360X105
Соответствие требованиям ROHS	Да, да.

Гибридные соединители - это специальный случай четырехпортового направленного соединителя, который предназначен для распределения мощности на 3 дБ (равное).и гибриды 180 градусов.Vinncom предлагает различные конструкции гибридных сцеплений на основе микрополоски, воздушно-диэлектрической и тонкой пленки, волновода и т.д.

Гибридные соединители широко используются как направленные 3db соединители с одним конечным портом, также могут использоваться как комбинаторы 2 в 2 и 2 в 1.

Для некоторых применений гибридные сцепления могут быть объединены в матрицу, например, 4in 4out, 3in 3out и т.д.

Vinncom поставляет множество различных диапазонов частот для гибридной сцепки и широко используется в системах DAS и испытаний.
