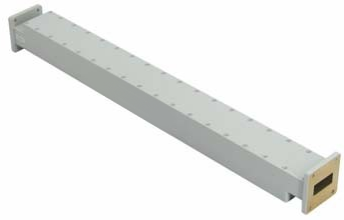

7.05-10ГГц WR-112 ВОЛНОВОДНЫЙ АТЕНУАТОР

7.05-10 ГГц ВОЛНОВОДНЫЙ АТТЕНЮАТОР WR-112

• Прочная и прецизионно обработанная конструкция волновода
• Компактная интеграция с волноводными системами
• Фиксированные или переменные версии для различных нужд

Принцип работы ВОЛНОВОДНЫЙ АТТЕНЮАТОР

ВОЛНОВОДНЫЙ АТТЕНЮАТОР - это пассивный микроволновый компонент, который уменьшает амплитуду сигнала, распространяющегося по волноводной линии передачи.
ВОЛНОВОДНЫЙ АТТЕНЮАТОР достигает этого уменьшения путем внесения контролируемых потерь в путь сигнала, не вызывая значительного отражения.
ВОЛНОВОДНЫЙ АТТЕНЮАТОР может быть разработан с использованием трех основных механизмов: резистивная пленка/вставка, поглощение потерями диэлектрическими материалами или механические лопаточные/вращающиеся структуры.
ВОЛНОВОДНЫЙ АТТЕНЮАТОР на основе резистивного типа использует тонкую резистивную карту, расположенную вдоль E-плоскости волновода — карта пересекает линии электрического поля и рассеивает микроволновую энергию в виде тепла.
ВОЛНОВОДНЫЙ АТТЕНЮАТОР вращающегося типа состоит из трех секций: входной фиксированной резистивной лопатки, вращающейся резистивной лопатки и выходной фиксированной резистивной лопатки — вращение средней лопатки непрерывно изменяет уровень ослабления.

ВОЛНОВОДНЫЙ АТТЕНЮАТОР с поглощающей (коаксиально-волноводной) конструкцией использует потери ферритовых или диэлектрических материалов, которые поглощают электромагнитную энергию.
ВОЛНОВОДНЫЙ АТТЕНЮАТОР поддерживает хорошее согласование импедансов (низкий КСВН) в своем рабочем диапазоне частот, обеспечивая минимальное отражение.
ВОЛНОВОДНЫЙ АТТЕНЮАТОР ослабляет сигналы, преобразуя часть электромагнитной энергии в тепло, которое рассеивается через корпус волновода и радиаторы.
ВОЛНОВОДНЫЙ АТТЕНЮАТОР может быть фиксированным (обеспечивая постоянное значение ослабления, например, 3 дБ, 6 дБ, 10 дБ, 20 дБ) или переменным (регулируемым в диапазоне, например, 0–30 дБ или 0–60 дБ).
