Name: Коаксиальный фильтр DC-16,5 ГГц
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: ВН-CFLT-SF-DC16
Price: 414.00 USD
Availability: InStock

минимальный заказ:	5 шт.
цена:	negotiable
Способ оплаты:	Л/К, Д/А, Д/П, Т/Т
Вместимость поставки:	500

Детальная информация

Характер продукции

Детальная информация

Место происхождения

Китай

Фирменное наименование

Vinncom

Сертификация

ISO 9000 ROHS

Номер модели

ВН-CFLT-SF-DC16

Номер детали:

ВН-CFLT-SF-DC16

Равочая частота (GHz):

ДЦ-16,5

Импеданс (Омм):

Вносимая потеря (dB):

≤0,5

Потеря возвращения (dB):

Соединители RF:

СМА-М&СМА-Ф

Выделить:

Коаксиальный фильтр DC-16

5 ГГц

Коаксиальный волноводный фильтр

Характер продукции

DC-16,5 ГГцКоаксиальный Фильтр

Защищает нижестоящие компоненты от энергии вне полосы
Улучшает соотношение сигнала к шуму системы (SNR)
Высокая надежность в суровой среде (вибрация, температура, влажность)

Сценарии применения/рабочие сценарииФИЛТЕР НА ВОЛНОГУ

Радарные системы–
А.ФИЛТЕР НА ВОЛНОГУразделяет частоты передачи и приема в частотно-агильном радаре или отклоняет помехи вне полосы.
Земные станции спутниковой связи (Satcom)–
А.ФИЛТЕР НА ВОЛНОГУустраняет нежелательные фальшивые излучения от конвертера до того, как сигнал достигнет антенны.
Системы электронной войны–
А.ФИЛТЕР НА ВОЛНОГУвыбирает нужную частотную полосу, отвергая сигналы помех за пределами этой полосы.
Устройства испытаний и измерений–
А.ФИЛТЕР НА ВОЛНОГУиспользуется при калибровке сетевого анализатора для создания чистых, свободных от гармоний испытательных сигналов.
Передатчики и усилители микроволновых–
А.ФИЛТЕР НА ВОЛНОГУподавляет гармонические и внедиапазонные продукты, генерируемые нелинейными ступенями усилителя.

VN-CFLT-SF-DC16.pdf

Номер части	ВН-СФЛТ-СФ-DC16
Операционная частота (ггц)	DC-16.5
Отказ ((dB)	32 дБ@26,5 ГГц-40 ГГц
Потеря вставки ((dB)	≤ 0.5
Убытки от возврата ((dB)	16
Радиочастотные разъемы	SMA-M&SMA-F
Рабочая температура (°C)	-40 ~ + 85

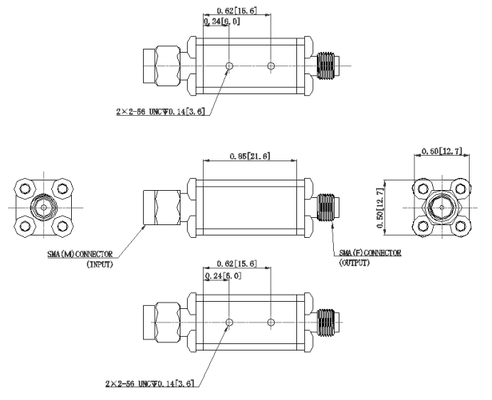

Размер ((мм)	Ниже
Соответствие требованиям ROHS	Да, да.

Коаксиальный фильтр DC-16,5 ГГц
