ВОЛНОВОДНАЯ НАГРУЗКА WR-22 33–50 ГГц VN-WGLD-3350-WR22
  • имя
  • имя

ВОЛНОВОДНАЯ НАГРУЗКА WR-22 33–50 ГГц VN-WGLD-3350-WR22

минимальный заказ: 5 шт.
цена: negotiable
Способ оплаты: Л/К, Д/А, Д/П, Т/Т
Вместимость поставки: 500
Детальная информация
Характер продукции
Детальная информация
Место происхождения
Китай
Фирменное наименование
Vinncom
Сертификация
ISO 9000 ROHS
Номер модели
ВН-WGLD-3350-WR22
Номер детали:
ВН-WGLD-3350-WR22
Равочая частота (GHz):
33-50
Импеданс (Омм):
50
КСВН:
≤1,06
Интерфейс:
ВР22(БДЖ400)
Выделить:

Нагрузка на 50 ГГц

,

нагрузка на WR-22

Характер продукции



ВОЛНОВОДНАЯ НАГРУЗКА WR-22 33–50 ГГц VN-WGLD-3350-WR22



  • Низкие вносимые потери (задумано как оконечная нагрузка)
  • Простая интеграция фланцев (UG, CPR, крышка, дроссель)
  • Доступны версии с воздушным, принудительным и водяным охлаждением.



  • Ориентация установки:
  • Какая-то мощнаяВОЛНОВОДНАЯ НАГРУЗКАдолжен быть установлен с вертикальными ребрами для оптимизации конвекции. Всегда следуйте техническим характеристикам конкретногоВОЛНОВОДНАЯ НАГРУЗКА.
  • Проверка:
  • После установки с помощью сетевого анализатора убедитесь, чтоВОЛНОВОДНАЯ НАГРУЗКАимеет обратные потери более 30 дБ (КСВ < 1,065).
  • Защита чувствительных компонентов:Во время тестирования передатчика или настройки усилителяВОЛНОВОДНАЯ НАГРУЗКАдействует как фиктивная антенна. БезВОЛНОВОДНАЯ НАГРУЗКАОтраженная мощность может вывести из строя дорогие устройства, такие как магнетроны или твердотельные усилители.

                            ВН-WGLD-3350-WR22.pdf

Номер детали ВН-WGLD-3350-WR22
Рабочая частота (ГГц) 33-50
Импеданс (Ом) 50
КСВН ≤1,06
Рабочая температура (℃) -40 ~ + 80
Интерфейс ВР22(БДЖ400)

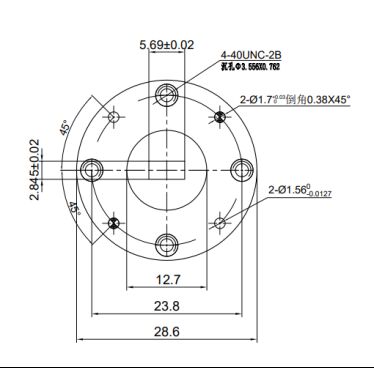

Размер (мм) Как показано ниже
Мощность обработки 2 (Ватт, макс.)
Соответствие ROHS Да







ВОЛНОВОДНАЯ НАГРУЗКА WR-22 33–50 ГГц VN-WGLD-3350-WR22 0ВОЛНОВОДНАЯ НАГРУЗКА WR-22 33–50 ГГц VN-WGLD-3350-WR22 1

Теги:

Устройство волновода,

Нагрузка волновода,

Нагрузка на окончание волновода
